AquaForte AFT-1G afdichtringen spoelbuis

Waarom dit product?

  • AFT-1G specifiek: afdichtringen voor de spoelbuis van het trommelfilter
  • Onderdeel nr. 11: teruggevonden in de externe spare-parts lijst
  • Geen universele ring: bestel alleen bij match met model en positie
  • Contextbeeld: media toont het AFT-1G filtersysteem, niet de losse ringen
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

AquaForte AFT-1G afdichtringen spoelbuis - onderdeel 11

€1,99

Beschrijving

Afdichten rond de AFT-1G spoelbuis

Deze AquaForte afdichtringen horen bij de spoelbuis van het AFT-1G trommelfilter. De onderdelenlijst plaatst ze op positie 11 en omschrijft ze als afdichtringen voor de flushing pipe van AFT1. Daarmee is dit een gericht vervangingsonderdeel voor de spoelbuiszone. Het is geen algemene O-ringenset voor andere filters of willekeurige leidingverbindingen.

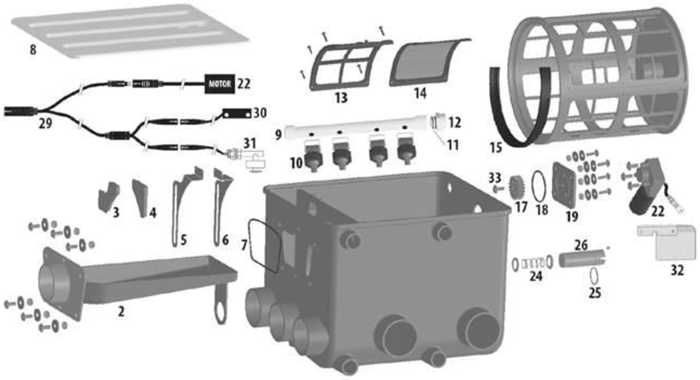

Onderdeel 11 in de AFT-1G exploded view

Gebruik de tweede productafbeelding om de positie te controleren. Nummer 11 staat daar naast de spoelbuis en direct bij aansluiting 12. De eerste afbeelding toont het complete AFT-1G trommelfilter als systeemcontext. Een losse, maatvaste productfoto van de ringen is bij de geraadpleegde bronnen niet beschikbaar. Vorm, maat en materiaalsamenstelling zijn daarom niet als onbevestigd detail ingevuld.

Wanneer vervang je deze afdichtringen?

Kies deze ringen wanneer je aan de spoelbuis van een AquaForte AFT-1G werkt en de exploded view aangeeft dat positie 11 nodig is. Een versleten, beschadigde of verkeerd geplaatste afdichting kan rond de spoelbuis voor lekkage zorgen. Controleer eerst waar het water uittreedt en vergelijk de gedemonteerde onderdelen met de tekening. Zo voorkom je dat je een trommelafdichting, gootafdichting of asring verwart met de ringen van de spoelbuis.

Tip van de specialist: bepaal eerst de lekpositie

Tip van de specialist: maak de spoelbuiszone schoon en droog voordat je bepaalt welk onderdeel lekt. Vergelijk daarna de exploded view en let specifiek op nummer 11. Zit het probleem bij de trommelrand, kijk dan naar de rubber afdichting voor onderdeel 15. Voor de zeefzijde zijn het frame voor onderdeel 13, het 60 micron filtergaas en het 120 micron filtergaas afzonderlijke onderdelen.

Montage en controle na vervanging

Schakel het trommelfilter en de spoelinstallatie uit en zorg dat de spoelbuis niet onder druk staat voordat je demonteert. Verwijder vuil en resten uit de afdichtingszone zonder de pasvlakken te beschadigen. Plaats de nieuwe ringen op dezelfde positie en in dezelfde richting als de bestaande montage. Laat na het opbouwen eerst een gecontroleerde spoelcyclus lopen en controleer rondom de aansluiting op lekkage voordat je het filter weer zonder toezicht gebruikt.

Goed om te weten voor retourpreventie

Let op: bestel dit onderdeel alleen wanneer je een AquaForte AFT-1G hebt en positie 11 in de onderdelenlijst overeenkomt met de plek waar je werkt. Gebruik het niet als universele O-ring, niet voor een UltraSieve of MidiSieve en niet voor een trommelfilter van een ander merk. Heb je het complete systeem nodig, bekijk dan het AquaForte AFT-1G trommelfilter of de collectie trommelfilters. Controleer bij twijfel eerst model, positie en functie; de exacte ringmaten zijn niet bronbevestigd.

Toepassing

Situatieschets

Gebruik deze afdichtringen bij onderhoud aan de spoelbuis van een AquaForte AFT-1G trommelfilter.

Toepassingsscenario's

Kies ze wanneer positie 11 in de AFT-1G exploded view overeenkomt met de lekkende of gedemonteerde spoelbuiszone.

Installatie in de praktijk

Schakel filter en spoelsysteem uit, maak de spoelbuis drukloos en plaats de ringen op dezelfde positie als de bestaande montage.

Onderhoud en levensduur

Controleer na montage of de spoelbuiszone droog blijft en of de spoelcyclus normaal loopt.

Waar past dit in je systeem

Dit is een spoelbuisonderdeel, geen trommelafdichting, gootafdichting, asring of universele ringenset.

Specificaties
Specificaties van AquaForte AFT-1G afdichtringen spoelbuis - onderdeel 11
Productnaam AquaForte AFT-1G afdichtringen spoelbuis - onderdeel 11
Merk Fluidra Benelux B.V.
Producttype Filteronderdeel
SKU / Artikelnummer SK830AH
Technische specificaties
Merk AquaForte
Type product Afdichtringen / filteronderdeel
Geschikt voor AquaForte AFT-1G trommelfilter
Onderdeelpositie Nr. 11 in externe AFT-1G spare-parts lijst
Toepassing Afdichting rond de spoelbuis / flushing pipe
Identificatie Vergelijk positie 11 in de AFT-1G exploded view
Beeldinformatie Contextfoto van het filter en exploded view van de montagepositie
Niet geschikt voor Universele O-ringtoepassing, UltraSieve, MidiSieve of ander filter zonder AFT-1G match
