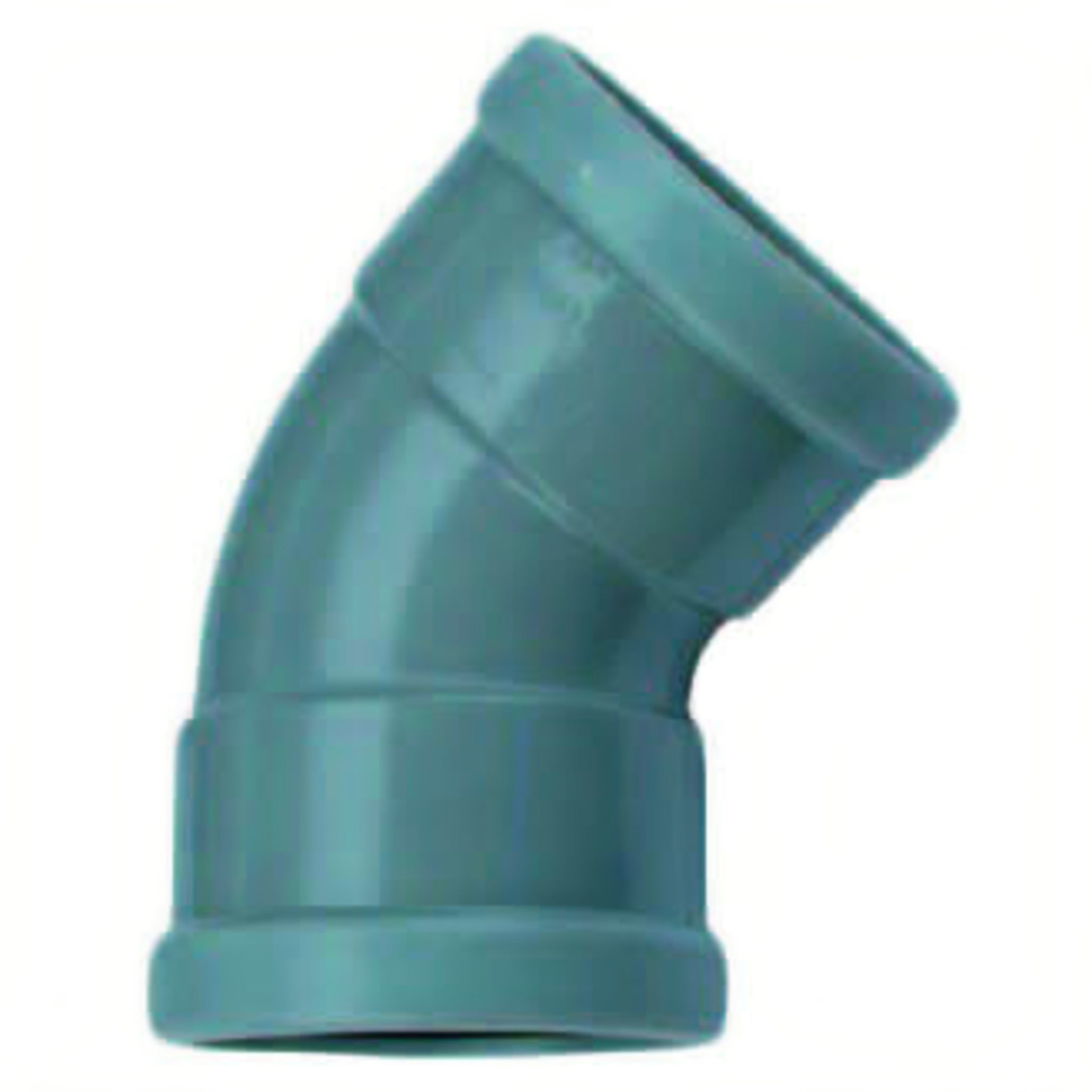

Wavin Pvc Bocht 45° Manchet - 2 X Mof 110 Mm - productfoto

Wavin PVC Bocht 45 graden Manchet 2x Mof 110 mm voor vijver bodemafvoer en retourleidingen

€9,39 Inclusief BTW
Direct uit voorraad leverbaar Voor 23:59 besteld? Vandaag verzonden.
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Manchetbocht 45 graden 110 mm voor bodemafvoer zonder lijm

Waarom dit product?

  • Manchetverbinding: waterdicht zonder lijm, demontabel
  • 45 graden: minder weerstand dan een haakse bocht
  • KOMO SN8: gecertificeerd voor ondergrondse toepassing
  • Origineel Wavin: standaardmaat voor vijver-bodemafvoer
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Wavin PVC Bocht 45 graden Manchet 2x Mof 110 mm - voor vijver bodemafvoer en retourleidingen

€9,39

Beschrijving

Richtingsverandering in je vijverleiding zonder lijmverbinding

Bij het aanleggen van een zwaartekracht-bodemafvoer of retourleiding heb je bochtstukken nodig die waterdicht aansluiten en toch demontabel blijven. Deze Wavin PVC bocht van 45 graden met twee mofaansluitingen en rubberen manchetringen is precies daarvoor gemaakt. Diameter 110 mm, KOMO-gecertificeerd en geschikt voor ondergrondse toepassing met ringstijfheid SN8.

Hoe werkt de manchetverbinding?

De manchetverbinding gebruikt een TPE-afdichtring (Thermoplastisch Elastomeer) in elke mof. Je schuift de PVC buis in de mof tot aan de markering. Door de flexibele ring ontstaat een waterdichte afdichting zonder dat je hoeft te lijmen. Gebruik bij het inschuiven altijd manchetolie of montagepasta om de ring niet te beschadigen of te verschuiven. Ontbraam en schuin het buisuiteinde aan voor een soepele montage. De verbinding is volledig demontabel: bij onderhoud of een wijziging aan je vijversysteem haal je de leiding eenvoudig weer uit elkaar.

Waarom 45 graden in plaats van 90 graden?

Een bocht van 45 graden veroorzaakt aanzienlijk minder stroomweerstand dan een haakse bocht van 88 of 90 graden. Bij zwaartekrachtleidingen, waar het water zonder pompdruk moet doorstromen, is dat een belangrijk voordeel. In onze ervaring gebruiken vijverbouwers daarom twee 45 graden bochten achter elkaar in plaats van een enkele 90 graden bocht. Dat geeft een soepelere doorstroming en minder kans op ophoping van vuil in de bocht. De 110 mm diameter is de standaardmaat voor vijver-bodemafvoer en retourleidingen in Nederland en Belgie.

Tip van de specialist: montage zonder fouten

Schuin het buisuiteinde altijd aan onder een hoek van circa 15 graden over een derde van de wanddikte. Dit voorkomt dat de manchetring omklapt bij het inschuiven. Gebruik nooit siliconenglijmiddel of gewone zeep als smeermiddel, maar speciaal manchetolie dat de TPE-ring niet aantast. Na het inschuiven trek je de buis circa 5 tot 10 mm terug om ruimte te laten voor thermische uitzetting. Controleer na montage altijd of de ring nog goed op zijn plek zit.

Goed om te weten: manchet-PVC is geen druk-PVC

Deze bocht is uitsluitend geschikt voor zwaartekrachtleidingen en niet voor drukleidingen achter een pomp. Manchet-PVC en druk-PVC (lijmverbinding) hebben dezelfde nominale maat van 110 mm, maar de buitendiameter verschilt. Ze zijn daardoor niet uitwisselbaar. Gebruik voor drukleidingen altijd gelijmde PVC fittingen. De maximale continue watertemperatuur is 60 graden Celsius. Controleer bij aankoop of je manchet-PVC of druk-PVC nodig hebt voor jouw specifieke situatie.

Gerelateerde producten voor je vijverleiding

Bekijk de Griffon Glijmiddel spuitbus voor een soepele manchetmontage. Voor een haakse richtingsverandering is de Wavin PVC bocht 88 graden manchet 110 mm beschikbaar. Combineer met de Wavin PVC Overschuifmof 110 mm als je twee buisstukken recht wilt koppelen. Bekijk ons volledige aanbod in de collectie PVC Hulpstukken of de collectie Bodemdrains en Skimmers voor de start van je bodemafvoersysteem.

Toepassing

Wanneer gebruik je een 45 graden manchetbocht?

Bij de aanleg van een vijver met zwaartekracht-bodemafvoer moet het water van de bodemdrain naar de filterkamer stromen zonder hulp van een pomp. Elke bocht in de leiding veroorzaakt weerstand. Een 45 graden bocht houdt die weerstand laag, waardoor het water beter doorstroomt naar je filter. Ook bij retourleidingen van het filter terug naar de vijver is deze bocht geschikt.

Toepassingen en beperkingen

Gebruik deze bocht voor zwaartekrachtleidingen bij bodemafvoeren, retourleidingen en afvoersystemen. Combineer twee stuks voor een geleidelijke 90 graden richtingsverandering met minder drukverlies. Niet geschikt voor drukleidingen achter een pomp. Manchet-PVC en druk-PVC hebben een verschillende buitendiameter en passen niet op elkaar.

Montage in de praktijk

Zaag de buis haaks af en ontbraam het uiteinde. Schuin de rand aan onder circa 15 graden. Breng manchetolie of montagepasta aan op het buisuiteinde en op de manchetring in de mof. Schuif de buis recht in de mof tot de markering en trek daarna 5 tot 10 mm terug voor thermische uitzetting. Controleer of de afdichtring niet is omgeklapt.

Levensduur en onderhoud

PVC-U is bestendig tegen de meeste stoffen die in vijverwater voorkomen. De TPE-manchetring behoudt zijn elasticiteit jarenlang ondergronds. Bij demontage kun je de ring opnieuw gebruiken, mits deze schoon en onbeschadigd is. Vervang een ring die zichtbare scheurtjes of vervorming vertoont.

Positie in het vijversysteem

Deze bocht zit tussen de bodemdrain en de filterkamer, of in de retourleiding van het filter terug naar de vijver. De 110 mm diameter past op standaard 110 mm manchet-PVC buizen en hulpstukken van Wavin. Combineer met T-stukken, overschuifmoffen en andere 110 mm manchet-PVC onderdelen voor een compleet leidingsysteem.

Specificaties
Specificaties van Wavin PVC Bocht 45 graden Manchet 2x Mof 110 mm - voor vijver bodemafvoer en retourleidingen
Productnaam Wavin PVC Bocht 45 graden Manchet 2x Mof 110 mm - voor vijver bodemafvoer en retourleidingen
Merk Wavin
Producttype PVC Hulpstuk
SKU / Artikelnummer 22503831
EAN / GTIN 8717605023144
Technische specificaties
Aansluiting 2x mof met manchetring
Afdichtmateriaal TPE (Thermoplastisch Elastomeer)
Bochthoek 45 graden
Diameter (mm) 110
Keurmerk KOMO
Kleur Grijs
Materiaal PVC-U (ongeplastificeerd)
Max Temperatuur Celsius 60
Ringstijfheid SN8
Wanddikte Mm 3,2
