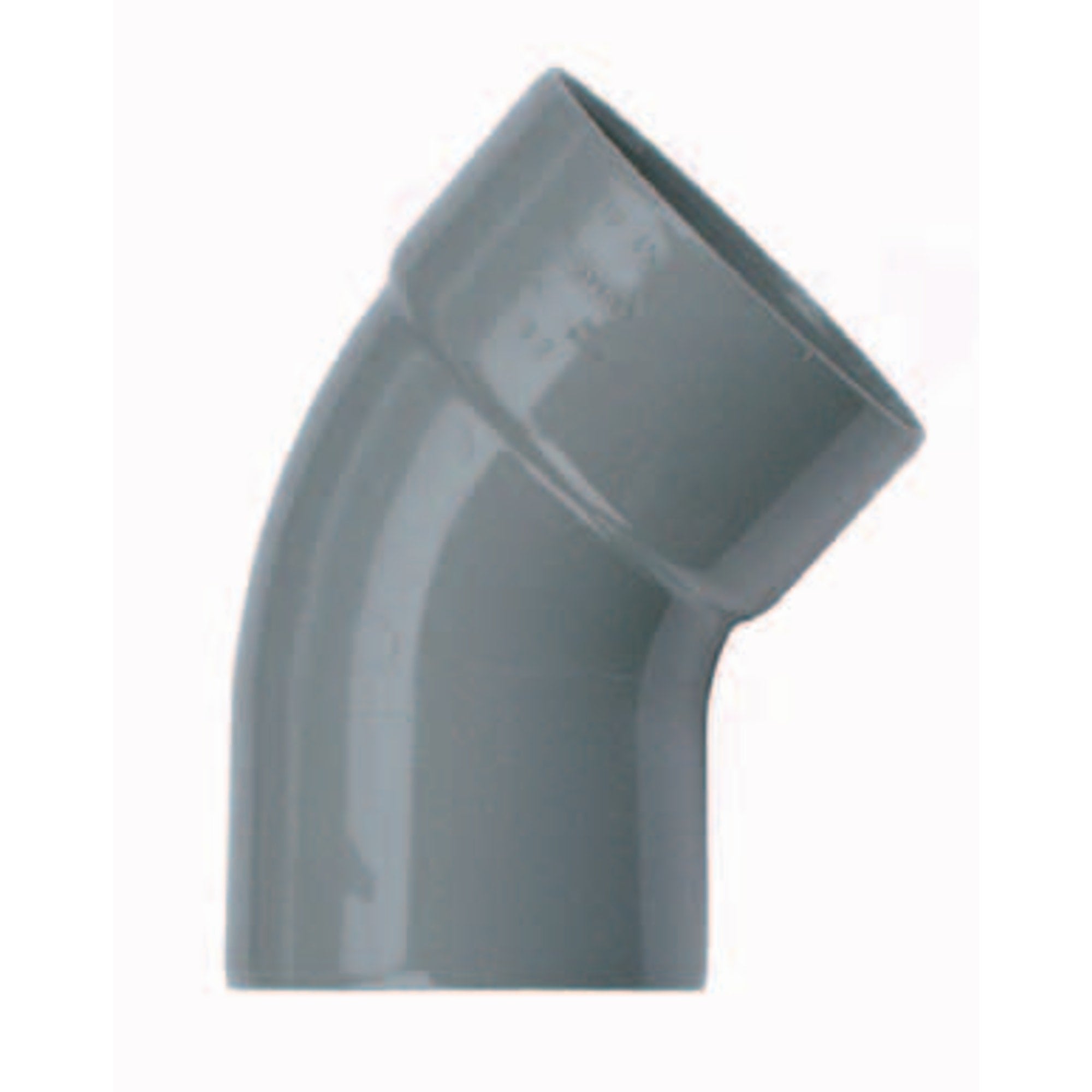

Wavin PVC Bocht 45 graden 75 mm mof x spie minder drukverlies dan een haakse bocht

€6,75 Inclusief BTW
Begin juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

75 mm bocht 45 graden met mof-spie voor grote vijversystemen

Waarom dit product?

  • 45 graden hoek: minder drukverlies dan een haakse bocht
  • 75 mm diameter: voor grote vijver- en filterinstallaties
  • Mof x spie: direct aansluiten op bestaande mofverbinding
  • Wavin Wadal: KOMO-gecertificeerd UV-bestendig PVC-U
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Wavin PVC Bocht 45 graden 75 mm mof x spie - minder drukverlies dan een haakse bocht

€6,75

Beschrijving

Geleidelijke richtingsverandering voor 75 mm PVC leidingen

Bij de aanleg van grotere vijverfiltersystemen en retourleidingen komt het leidingwerk niet altijd in een rechte lijn uit. Een bocht van 45 graden is de betere keuze als je drukverlies wilt beperken. De Wavin PVC bocht van 45 graden met mof-spie aansluiting in 75 mm biedt een vloeiende richtingsverandering zonder extra koppelstukken.

Mof-spie aansluiting in 75 mm

Deze bocht heeft aan een zijde een mof en aan de andere zijde een spie. De spie past direct in de mof van een aangrenzend hulpstuk of buis, terwijl de mofzijde een 75 mm buis ontvangt. Dit scheelt een los koppelstuk en maakt compacte installaties mogelijk. De 75 mm diameter is bestemd voor grotere vijversystemen waar meer water moet doorstromen, zoals bij retourleidingen van meerkamerfilters of trommelfilters.

Waarom 45 graden in plaats van 88 graden?

Een flauwe bocht van 45 graden veroorzaakt minder stromingsweerstand dan een haakse bocht van 88 graden. Bij 75 mm leidingen, die vaak worden ingezet voor grotere debieten, is dit verschil merkbaar. Door twee bochten van 45 graden te plaatsen in plaats van een haakse bocht behoud je een betere doorstroming en verminder je de belasting op de pomp. Dit is vooral relevant bij zwaartekrachtsystemen waar elk drukverlies direct invloed heeft op de waterstroom.

Tip van de specialist: verlijmen van 75 mm hulpstukken

Grotere diameters vragen om extra zorgvuldigheid bij het verlijmen. Schuur beide aansluitvlakken licht op en ontvet ze grondig met PVC-reiniger. Breng een ruime, gelijkmatige laag PVC-lijm aan op beide contactvlakken. Steek de spie in de mof met een kwartslag draai en houd het geheel minstens twintig seconden vast. In onze ervaring is de uithardtijd bij 75 mm minstens zes uur voordat het systeem onder druk mag. Werk bij voorkeur bij temperaturen boven 5 graden Celsius.

Goed om te weten voor je bestelt

Deze bocht is ontworpen voor vrij verval en niet geschikt als drukfitting. Gebruik voor systemen met continue druk een PVC drukfitting met PN10 of PN16 classificatie. De grijze 75 mm Wadal serie gebruikt lijmverbindingen. Controleer of je leidingsysteem daadwerkelijk 75 mm buitendiameter gebruikt en niet 63 mm of 90 mm. Een verkeerde maat past niet en is niet meer retourneerbaar na verlijming.

Bekijk ook deze 75 mm hulpstukken

Zoek je een andere hoek of uitvoering in 75 mm? De Wavin PVC bocht 88 graden 2x mof 75 mm biedt een haakse verbinding met twee moffen. De Europond bocht 45 graden lijm 75 mm is een alternatief met twee lijmmofaansluitingen. Bekijk het volledige assortiment in onze collectie PVC hulpstukken.

Toepassing

Geleidelijke richtingsverandering in grote vijversystemen

In vijversystemen met grotere debieten loopt het leidingwerk vaak via meerdere bochten van de filter terug naar de vijver. Een 45 graden bocht in 75 mm zorgt voor een flauwe koerswijziging die de doorstroming minder belemmert dan een haakse bocht van 88 graden.

Toepassingsscenario's

Retourleiding van een meerkamerfilter of trommelfilter richting vijver waar de leiding een flauwe bocht moet maken. Aansluiting op een bodemafvoer of skimmerleiding die niet loodrecht op het filtertraject staat. Twee 45 graden bochten achter elkaar als alternatief voor een haakse bocht, met betere doorstroming. Niet geschikt als drukfitting in pompsystemen met continue druk.

Installatie in de praktijk

Schuur beide aansluitvlakken licht op met schuurlinnen en ontvet ze met PVC-reiniger. Breng een ruime laag PVC-lijm aan op de spie en de binnenkant van de mof. Steek de onderdelen met een kwartslag draai in elkaar en houd ze minstens twintig seconden vast. Bij 75 mm is de uithardtijd minimaal zes uur voordat het systeem water mag voeren. Werk bij voorkeur bij temperaturen boven 5 graden.

Onderhoud en levensduur

Een correct verlijmde PVC verbinding is onderhoudsvrij en gaat tientallen jaren mee. PVC-U is UV-bestendig en verweert niet door zonlicht of vorst bij normaal buitengebruik. Controleer bij seizoensopstart of alle verbindingen lekvrij zijn, vooral als de leidingen boven de grond liggen en blootgesteld zijn geweest aan vorst.

Waar past dit in je systeem

De 45 graden bocht zit typisch in het retourtraject tussen filter en vijver, waar het leidingwerk geleidelijk van richting verandert. Bij zwaartekrachtsystemen is de 45 graden bocht de voorkeurskeuze boven een haakse bocht omdat elke vermindering van stromingsweerstand direct bijdraagt aan het debiet. In een pompgevoed systeem is het voordeel kleiner maar nog steeds meetbaar bij langere trajecten.

Specificaties
Specificaties van Wavin PVC Bocht 45 graden 75 mm mof x spie - minder drukverlies dan een haakse bocht
Productnaam Wavin PVC Bocht 45 graden 75 mm mof x spie - minder drukverlies dan een haakse bocht
Merk Fluidra
Producttype PVC Hulpstuk
SKU / Artikelnummer FF354
EAN / GTIN 8717605021768
Technische specificaties
Diameter 75 mm
Bochthoek 45 graden
Aansluiting Mof x spie (lijmverbinding)
Materiaal PVC-U (ongeweekt polyvinylchloride)
Kleur Grijs
Drukklasse Vrij verval (drukloos)
Temperatuurbereik 1 tot 60 graden C
Keurmerk KOMO
Serie Wavin Wadal
