Hiblow safety pin voor HP-serie luchtpompen

Eerst het safety-mechanisme controleren, dan bestellen

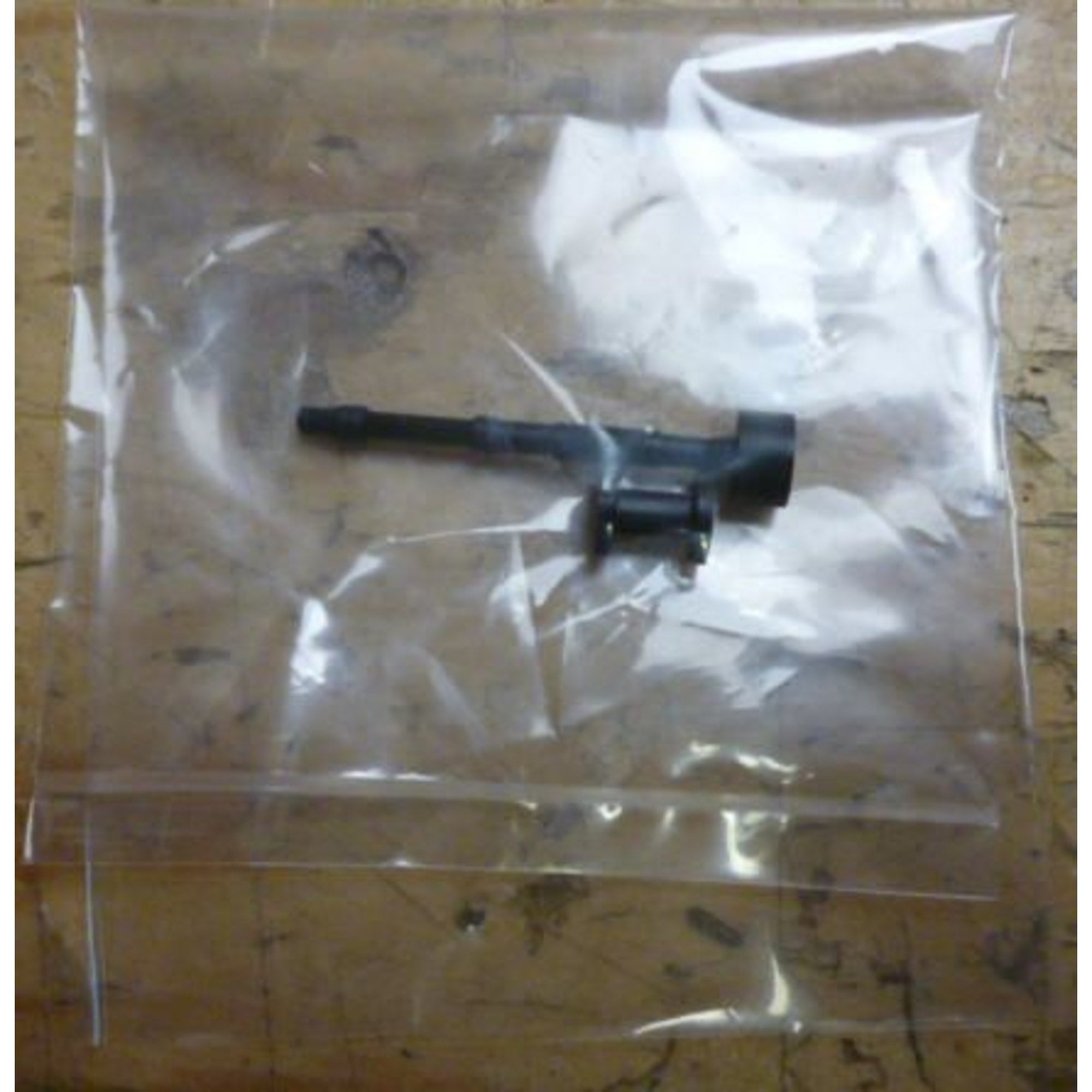

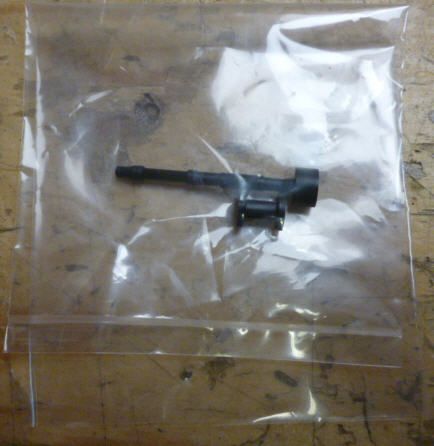

De Hiblow safety pin SC397 is een los onderdeel voor het interne veiligheidsmechanisme van HP-serie luchtpompen die met een vervangbare pin werken. Het is geen complete luchtpomp, membraanset of safety-switchmodule. De exacte productbeelden tonen een zwarte safety pin met een los borgdeel. Kies dit onderdeel alleen nadat je het pompmodel, de uitvoering van het veiligheidsmechanisme en de bestaande pin met de servicetekening hebt vergeleken.

Wat doet deze safety pin in de pomp?

In de Hiblow-servicehandleidingen loopt de safety pin door onderdelen van het interne schakelmechanisme. Bij een storing aan de membraan- of chamber block-assemblage kan het veiligheidsmechanisme worden geactiveerd en de pin breken. Daarmee is de pin geen vergrendeling van de buitenkap. Een gebroken pin moet volledig uit de pomp worden verwijderd, omdat een achtergebleven stuk volgens Hiblow tussen de elektromagneten en de aandrijfstang terecht kan komen en schade kan veroorzaken.

Past SC397 op jouw Hiblow HP-pomp?

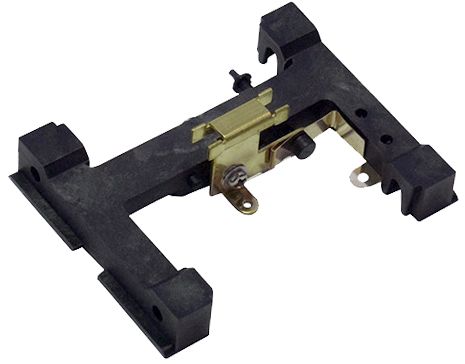

De productregistratie noemt de Hiblow HP-serie, maar alleen de modelnaam is onvoldoende voor een zekere match. Hiblow onderscheidt oudere uitvoeringen met een pin- of schroeftype veiligheidsmechanisme en nieuwere uitvoeringen met een slide safety switch. Ons advies: controleer daarom het volledige model, het bouwjaar of serienummer, de servicetekening en de vorm van het aanwezige onderdeel. Heeft jouw pomp een afwijkende slide-switchconstructie, bestel SC397 dan niet zonder voorafgaande bevestiging.

Een gebroken pin is ook een diagnose-signaal

Vervang een gebroken safety pin niet blind en zet de pomp niet direct weer langdurig aan. Onderzoek eerst waarom het veiligheidsmechanisme is geactiveerd. Hiblow noemt een beschadigd membraan of chamber block als belangrijke aanleiding. Controleer beide zijden van de membraanassemblage, de aandrijfstang en het schakelmechanisme volgens de handleiding van jouw model. Alleen een nieuwe pin plaatsen terwijl de onderliggende storing blijft bestaan kan opnieuw uitval of verdere schade veroorzaken.

Vervangen volgens de handleiding van het exacte model

Trek de netstekker uit het stopcontact voordat je de behuizing opent en werk alleen aan een spanningsloze pomp. Leg de bestaande montage en de positie van pin, borgdeel en schakelonderdelen fotografisch vast. Verwijder alle resten van de oude pin en plaats het nieuwe onderdeel uitsluitend in de volgorde die de servicetekening van jouw HP-uitvoering voorschrijft. Test nooit met open behuizing wanneer je elektrische delen kunt aanraken. Laat diagnose en montage bij twijfel uitvoeren door een vakbekwaam persoon.

Wat ontvang je en wat niet?

Let op: je bestelt artikel SC397 met EAN 8717605085869: het losse Hiblow safety-pinonderdeel dat op de productbeelden staat. Een volledige safety switch, membraanset, chamber block en luchtpomp zijn niet als inbegrepen bevestigd. Afmetingen en materiaal zijn niet betrouwbaar gespecificeerd; vergelijk daarom de vorm visueel en bestel niet op een geschatte maat. Bekijk andere reserveonderdelen bij onderdelen, complete systemen bij luchtpompen en beluchting en het overige assortiment bij Hiblow.

Vergelijk passende uitvoeringen

Bekijk ook Hiblow HP-20 - membraanluchtpomp 20 liter per minuut en Hiblow HP-40 Luchtpomp - Stille beluchting (40L/min).
