AstralPool Control Box Type D met 630W/12V transformator

Waarom dit product?

  • Motorbeveiliging 6A tot 10A: thermische beveiliging instelbaar voor zwaarder werkende filterpompen met automatische uitschakeling bij overbelasting
  • 24-uurs programmeerbare tijdklok: stel filtratietijden eenvoudig in via de standen Auto, 0 of Handmatig voor volledig automatisch beheer
  • 12V/630W transformator ingebouwd: beveiligde uitgang voor maximaal twee onderwaterlampen direct aansluitbaar zonder aparte transformator
  • Complete besturing in één behuizing: motorbeveiliging, tijdklok en verlichtingstransformator gecombineerd voor een overzichtelijke technische ruimte
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

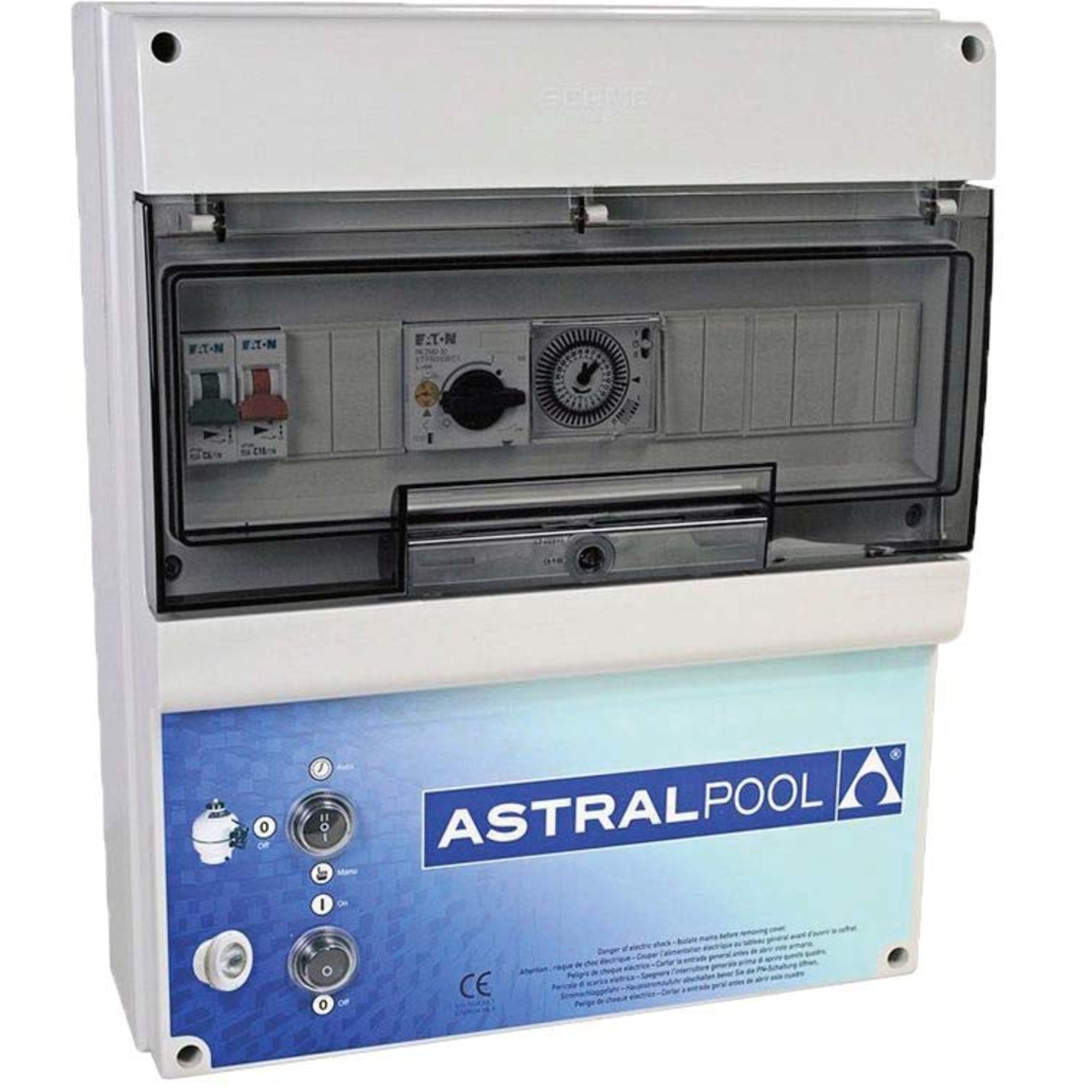

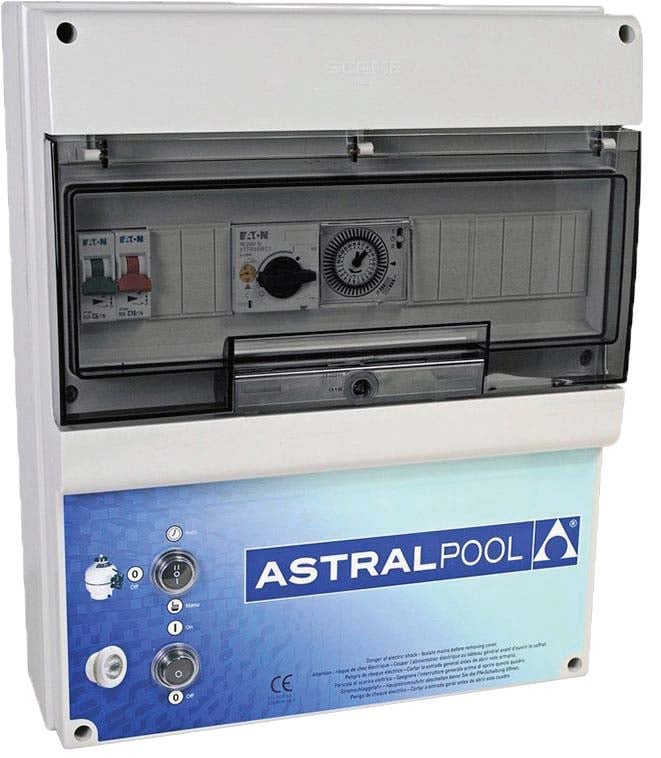

AstralPool Control Box Type D - Schakelkast met 630W/12V Transformator

€470,69

Beschrijving

Een schakelkast die uw zwembadpomp automatisch beheert en onderwaterverlichting aanstuurt

Bij grotere zwembadinstallaties wilt u meer dan alleen een eenvoudige aan/uit-schakelaar. U wilt motorbeveiliging, automatische bediening via een tijdklok en de mogelijkheid om onderwaterlampen aan te sluiten, alles gebundeld in één behuizing. Dat is precies wat de AstralPool Control Box Type D biedt: een complete schakelkast voor filterpompen van 1,5 PK bij 1-fase 230V, 4 PK bij 2-fase 400V of 2 tot 3 PK bij 3-fase 230V. De ingebouwde 12V/630W transformator maakt directe aansluiting van maximaal twee onderwaterlampen mogelijk, zonder dat u een aparte transformator hoeft te installeren.

Motorbeveiliging met ampèrebereik van 6A tot 10A

De thermische motorbeveiliging is instelbaar tussen 6 en 10 ampère en beschermt de pomp tegen overbelasting en te hoge stroomopname. Loopt de motor warmer op dan normaal of trekt hij te veel stroom, dan schakelt de beveiliging tijdig uit voordat er schade aan de wikkelingen ontstaat. Na het verhelpen van de oorzaak kunt u de beveiliging handmatig resetten en de installatie opnieuw opstarten. Dit ampèrebereik maakt de Type D geschikt voor de zwaardere pompen in het AstralPool-assortiment, zoals installaties met een pomp van 1 tot 1,5 PK bij enkelfasige aansluiting.

24-uurs tijdklok voor automatische filtratie

Met de ingebouwde 24-uurs programmeerbare tijdklok bepaalt u zelf wanneer de filterpomp start en stopt. Dat is handig om de filtratie te laten samenvallen met de uren dat het zwembad niet in gebruik is, of juist om de circulatie op gang te houden tijdens de warmste delen van de dag. De keuzeschakelaar heeft drie standen: Auto (de klok stuurt de pomp aan), 0 (pomp volledig uitgeschakeld) en Handmatig (pomp draait onafgebroken, ongeacht de klokinstellingen). Wat we vaak zien bij klanten is dat de automatische stand de standaardkeuze is voor dagelijks gebruik en dat de handmatige stand met name na onderhoudswerk of het doorspuelen van het filter praktisch is.

Ingebouwde 12V/630W transformator voor onderwaterverlichting

De transformator verlaagt de netspanning naar het veilige niveau van 12 volt voor onderwaterlichten. Met een capaciteit van 630 watt kunt u de beveiligde uitgang gebruiken voor maximaal twee onderwaterlampen. Tip van de specialist: tel de wattages van uw lampen bij elkaar op voor u aansluit. Bij twee lampen van elk 300 watt benut u de transformator vrijwel volledig en is er geen marge voor uitbreiding. Kiest u voor lampen van lager wattage, dan behoudt u speelruimte en verkleint u de warmteontwikkeling in de kast bij langdurig gebruik.

Vergelijking met Type A, B en C

AstralPool biedt de Control Box in vier varianten, elk afgestemd op een specifiek ampère- en vermogensbereik. Type A (74991) is bedoeld voor kleine pompen tot 1/4 PK bij 1-fase, Type B (74992) tot 1/2 PK, Type C (74993) tot 3/4 of 1 PK en Type D (74994) tot 1,5 PK. Ons advies: kijk niet alleen naar het opgegeven motorvermogen in PK, maar controleer ook het ampèrebereik op het typeplaatje van uw pomp. Dat geeft de meest betrouwbare indicatie van welk type schakelkast u nodig heeft. Een te ruim ingestelde beveiliging biedt onvoldoende bescherming bij overbelasting.

Let op: installatie en compatibiliteit

Goed om te weten: de Control Box Type D is niet geschikt voor pompen met een stroomopname boven de 10 ampère of een vermogen hoger dan 1,5 PK bij 1-fase 230V. Installatie dient te worden uitgevoerd door een erkend elektrotechnisch installateur conform de geldende NEN-normen voor zwembadinstallaties. De schakelkast is bestemd voor vaste montage in een droge, geventileerde ruimte buiten het spatwatergebied en mag niet worden blootgesteld aan directe neerslag of onderdompeling. Controleer voor installatie of de netspanning en het faseaantal overeenkomen met de specificaties op het typeplaatje van de kast.

Toepassing

Wanneer heeft u een schakelkast nodig?

Een schakelkast is noodzakelijk in elke zwembadinstallatie waarbij u de filterpomp wilt beveiligen en automatisch wilt laten werken. Bij particuliere zwembaden is een los stopcontact niet toereikend voor het vermogen en de bedrijfszekerheid die een filterpomp vereist. De Control Box Type D is specifiek bedoeld voor installaties met pompen in het bereik van 6 tot 10 ampère, wat overeenkomt met middelgrote tot grote filterpompen bij 1-fase 230V tot 1,5 PK, bij 2-fase 400V tot 4 PK en bij 3-fase 230V van 2 tot 3 PK.

Toepassingsscenario's voor de Control Box Type D

De Type D is het meest toegepaste model bij zwembaden van 40 tot 80 kubieke meter waterinhoud, waarbij een pomp van rond de 1 tot 1,5 PK nodig is voor voldoende watercirculatie. Ook bij installaties met een 3-fase aansluiting en pompen van 2 tot 3 PK past de Type D uitstekend. Naast de pompbesturing kunt u tegelijk de onderwaterverlichting aansluiten via de beveiligde 12V-uitgang, waardoor u geen aparte verlichtingstransformator hoeft te installeren. Dat scheelt ruimte in de technische ruimte en vereenvoudigt de bekabeling.

Installatietips voor de schakelkast

Monteer de schakelkast in een droge, geventileerde ruimte op minimaal 1,5 meter van de rand van het zwembad, conform de geldende elektrotechnische normen voor zwembaden. Zorg dat de aanvoerkabels voldoende doorsnede hebben voor het gekozen ampèrebereik en voorzie de installatie van een deugdelijke aardverbinding. Stel de motorbeveiliging in op het ampèrebereik dat staat aangegeven op het typeplaatje van de pomp, en nooit hoger dan de werkelijke stroomopname. Gebruik voor de verlichtingsaansluiting kabels die zijn goedgekeurd voor 12V-toepassing in een natte omgeving.

Onderhoud en preventief toezicht

Controleer jaarlijks of de instelling van de motorbeveiliging nog overeenkomt met de actuele stroomopname van de pomp. Een verouderde of slijtende pomp kan een hogere stroomopname krijgen, wat als vroeg waarschuwingssignaal dient voor aankomend onderhoud of vervanging. Reinig de behuizing aan de buitenzijde met een droge doek en controleer of de afdichtingen van de kast intact zijn. Test de tijdklok aan het begin van elk seizoen en stel zo nodig de tijden bij voor de gewenste filtratieschema's in voor- of naseizoen.

Positie van de schakelkast in de zwembadinstallatie

De Control Box Type D is in de installatie geplaatst tussen de stroomtoevoer en de filterpomp, als centrale schakel voor besturing en beveiliging. De transformatoruitgang loopt rechtstreeks naar de aansluitdoos van de onderwaterlampen in de zwembadbak. Bij nieuwbouw wordt de kast doorgaans gemonteerd in de technische ruimte samen met de filter, de pomp en een eventuele warmtepomp. Bij renovaties is de kast goed bruikbaar als vervanging van een verouderde installatie, mits het ampèrebereik van de nieuwe kast overeenkomt met de geïnstalleerde pomp.

Specificaties
Specificaties van AstralPool Control Box Type D - Schakelkast met 630W/12V Transformator
Productnaam AstralPool Control Box Type D - Schakelkast met 630W/12V Transformator
Merk AstralPool
Producttype Elektro
SKU / Artikelnummer 69923
EAN / GTIN 8717605123837
Technische specificaties
Ampèrebereik 6A - 10A
Transformator 12V / 630W
Vermogensbereik 1-fase 230V 1,5 PK
Vermogensbereik 2-fase 400V 4 PK
Vermogensbereik 3-fase 230V 2 PK - 3 PK
