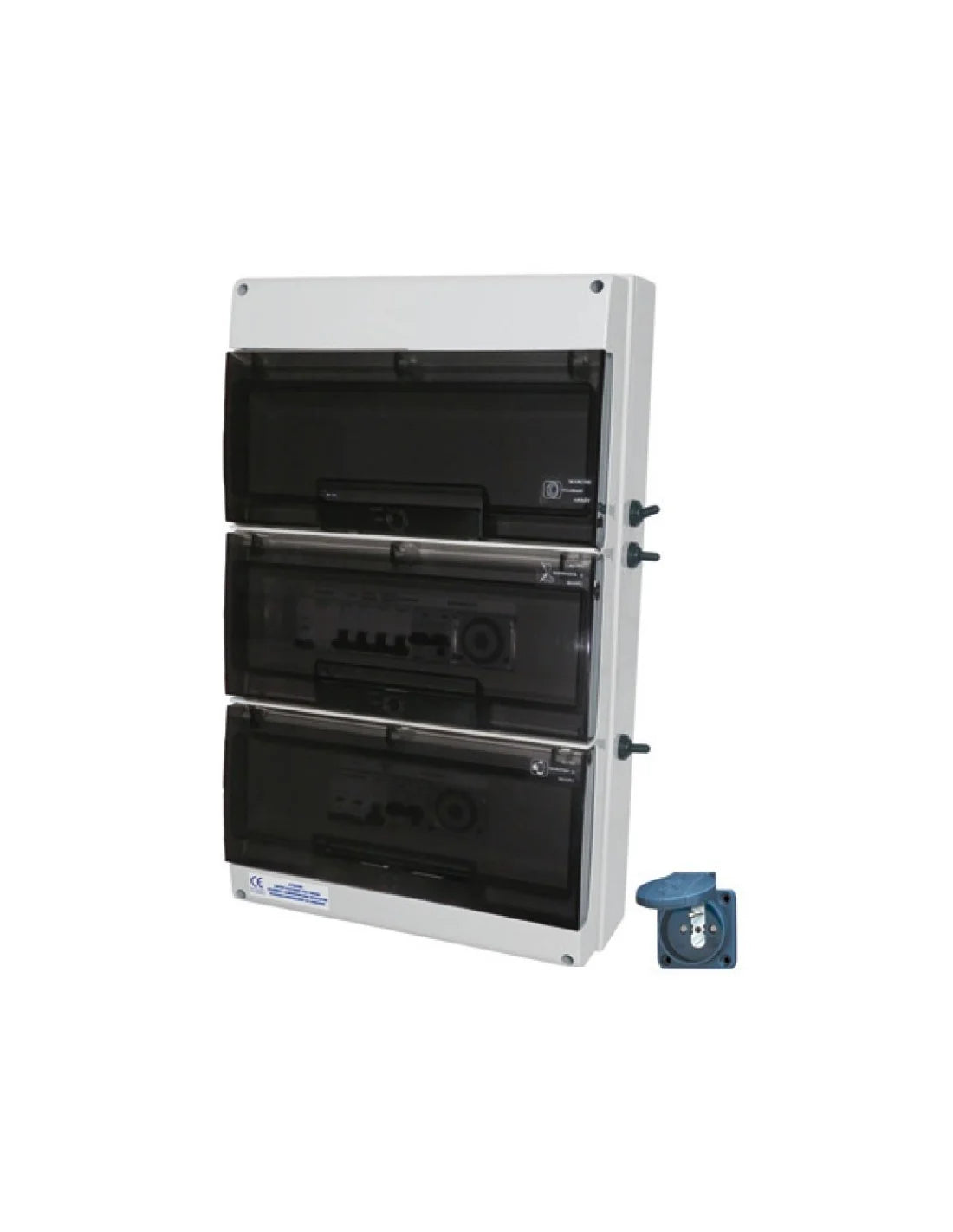

AstralPool Tranquility Stuurkast 300 VA - Complete zwembadbesturing

Waarom dit product?

  • IP65 waterdichte behuizing: volledig stof- en spatwaterdicht, geschikt voor opstelling in open of halfopen technische ruimten buiten
  • 300 VA ringkerntransformator: levert stabiele 12V wisselspanning voor meerdere onderwaterverlichtingspunten tegelijk, stil en langdurig betrouwbaar
  • Gecentraliseerde besturing: filtratie, compressor, warmtepomp en verlichting in één kast, elk circuit met eigen dagklok en stroomonderbreker
  • 30 mA differentiaalbeveiliging: ingebouwde lekstroombeveiliging voor de gehele installatie, verplicht in vochtige omgevingen en standaard ingebouwd
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

AstralPool Tranquility Stuurkast met Ringkerntransformator 300 VA

€1.079,32

Beschrijving

Alle zwembadtechniek aangestuurd vanuit één overzichtelijke schakelkast

Bij een complete zwembadinstallatie komen meerdere elektrische systemen samen: de filtratiepomp, de warmtepomp, de onderwaterverlichting en eventueel een automatische afdekking of buitenverlichting. De AstralPool Tranquility stuurkast met 300 VA ringkerntransformator brengt al die systemen samen in één robuuste, waterdichte behuizing. Dat geeft rust in de technische ruimte en maakt de installatie beheersbaar voor de lange termijn.

Filtratie- en compressorbeheer met dagklok

De stuurkast beschikt over aparte beheermodules voor de filtratie en de compressor. Beide circuits zijn voorzien van een programmeerbare dagklok en een driestandenschakelaar (Manu/0/Auto). Hiermee bepaalt u zelf wanneer de pomp draait, of schakelt u over op handmatige bediening wanneer dat nodig is. Een thermisch-magnetische stroomonderbreker van 6 tot 10 A beveiligt elk circuit afzonderlijk. Twee extra uitgangen op PH+N 230V stroomonderbrekers van 10 A zijn gekoppeld aan de filtratiecyclus, zodat apparaten voor waterbehandeling automatisch meeschakelen met de filtratiepompcyclus.

Aparte uitgang voor de warmtepomp

De warmtepomp krijgt een eigen uitgang met een D-curve-schakelaar. Die curve is speciaal geschikt voor apparaten met een hoge aanloopstroom, zoals compressoren in warmtepompen. Dit voorkomt onterechte uitschakeling bij het opstarten en verlengt de levensduur van de beveiliging. Daarnaast is er een stand-by-uitgang van 10 A beschikbaar voor apparatuur die niet afhankelijk is van de filtratie, zoals een automatische zwembadafdekking, buitenverlichting of een kast voor de overdekking.

Verlichtingsbeheer via 300 VA ringkerntransformator

De ingebouwde ringkerntransformator levert 12V wisselspanning voor de onderwaterverlichting. Met een capaciteit van 300 VA is er voldoende vermogen voor meerdere verlichtingspunten tegelijk. In onze ervaring is dit vermogen ruim voldoende voor de meeste privézwembaden met meerdere spots of een combinatie van vloer- en wandverlichting. De ringkerntransformator werkt stil, is thermisch stabiel en gaat bij normaal gebruik vele jaren mee zonder tussenkomst.

Veiligheid op meerdere niveaus ingebouwd

De kast is standaard voorzien van een 30 mA differentiaalschakelaar die de volledige installatie bewaakt op lekstromen. Dit is een wettelijk vereiste maatregel in vochtige omgevingen zoals zwembadtechnische ruimten. Elk circuit heeft bovendien een eigen stroomonderbreker, zodat een storing in één onderdeel de rest van de installatie niet lamslegt. Aan de zijkant van de kast zit een 230V wandcontactdoos, beveiligd door een 16A PH+N stroomonderbreker, handig voor tijdelijk gebruik van gereedschap of een testapparaat ter plaatse.

IP65-behuizing met rookglas voor professionele uitstraling

De behuizing meet 328 x 550 mm (breedte x hoogte) en is uitgevoerd met IP65-bescherming: volledig stofvrij en bestand tegen waterstralen vanuit elke richting. Daarmee is de kast geschikt voor buitenopstelling in een open of halfopen technische ruimte. De rookglazen deur geeft een strak, professioneel uiterlijk terwijl de inhoud, schakelstanden en lampjes, van buitenaf zichtbaar blijven zonder de deur te openen. Goed om te weten: installatie van deze stuurkast is voorbehouden aan een erkend elektricien. De kast is niet bedoeld voor zelfmontage door particulieren zonder aantoonbare elektrotechnische vakkennis, en het ontbreken van een correcte installatie kan de garantie doen vervallen.

Toepassing

Situatieschets: voor welke zwembadinstallaties is deze kast geschikt?

De AstralPool Tranquility stuurkast is ontworpen voor privézwembaden en kleinschalige semiprofessionele installaties waarbij meerdere technische systemen centraal aangestuurd worden. De kast is de aangewezen keuze bij nieuwbouw van een zwembad met warmtepomp, onderwaterverlichting en automatische afdekking, maar ook bij renovatie waarbij een verouderde of onoverzichtelijke besturing wordt vervangen. De kast vervangt losse schakelgroepen en brengt alle circuits samen op één locatie.

Toepassingsscenario's in de praktijk

In een typische installatie worden de filtratie-uitgangen gebruikt voor de filtratiepomp en een doseerpomp of UV-reactor. De warmtepompuitgang sluit direct aan op de compressor van de warmtepomp. De 300 VA ringkerntransformator bedient meerdere 12V-onderwaterspots in het bad. De stand-by-uitgang wordt ingezet voor een elektrisch afdeksysteem of de buitenverlichting van de technische ruimte. De zijdelingse 230V-contactdoos is handig voor het aansluiten van een stofzuiger of meetapparatuur tijdens onderhoud.

Installatietips voor een correct gemonteerde kast

Monteer de kast op een droge, goed bereikbare wand in de technische ruimte, minimaal 60 centimeter boven de vloer om spatwater te vermijden. Zorg voor voldoende ruimte aan de voorzijde om de rookglazen deur volledig te kunnen openen. Sluit de aardingsgeleider aan op de centrale aardingsrail van de installatie. Gebruik kabelwaarborgen met de juiste diameter zodat de IP65-afdichting intact blijft. Laat de inbedrijfstelling uitvoeren door een gecertificeerd elektricien conform NEN 1010 en de toepasselijke lokale aansluitvoorwaarden.

Onderhoud en preventie tijdens het zwembadseizoen

Controleer de differentiaalschakelaar minstens een keer per jaar door op de testknop te drukken en herstel hem direct daarna. Inspecteer de kabelwaarborgen en -doorvoeren visueel op scheuren of vochttekenen. Verwijder eventueel insectennesten of vuil uit de kabelinvoeren. Stel bij het begin van elk seizoen de dagklokken opnieuw in voor filtratie en verlichting op basis van de actuele daglengte en watertemperatuur. Ons advies: bewaar een schematekening van de bekabeling en de ingestelde stroomonderbrekercapaciteiten in een logboek naast de kast voor toekomstig onderhoud.

Systeempositie in de totale zwembadinstallatie

De stuurkast vormt het elektrische distributiepunt van de zwembadinstallatie. Alle elektrische apparaten lopen via deze kast, wat de installatie overzichtelijk, goed te beheren en eenvoudig te diagnosticeren maakt bij storingen. Bij nieuwbouw wordt de kast bij voorkeur geplaatst voordat de individuele apparaten worden aangesloten, zodat de bekabeling geordend en zo kort mogelijk gehouden kan worden. De kast werkt goed samen met de AstralPool Tranquility pompenreeks en andere AstralPool zwembadcomponenten, maar is in principe ook inzetbaar in installaties van andere merken mits de elektrische specificaties overeenkomen.

Specificaties
Specificaties van AstralPool Tranquility Stuurkast met Ringkerntransformator 300 VA
Productnaam AstralPool Tranquility Stuurkast met Ringkerntransformator 300 VA
Merk AstralPool
Producttype POMPEN
SKU / Artikelnummer 74329B
EAN / GTIN 3662482008386
Technische specificaties
Vermogen transformator 300 VA
Beschermingsklasse IP65
Afmetingen (B x H) 328 x 550 mm
Uitgangsspanning transformator 12V~
Differentiaalschakelaar 30 mA
