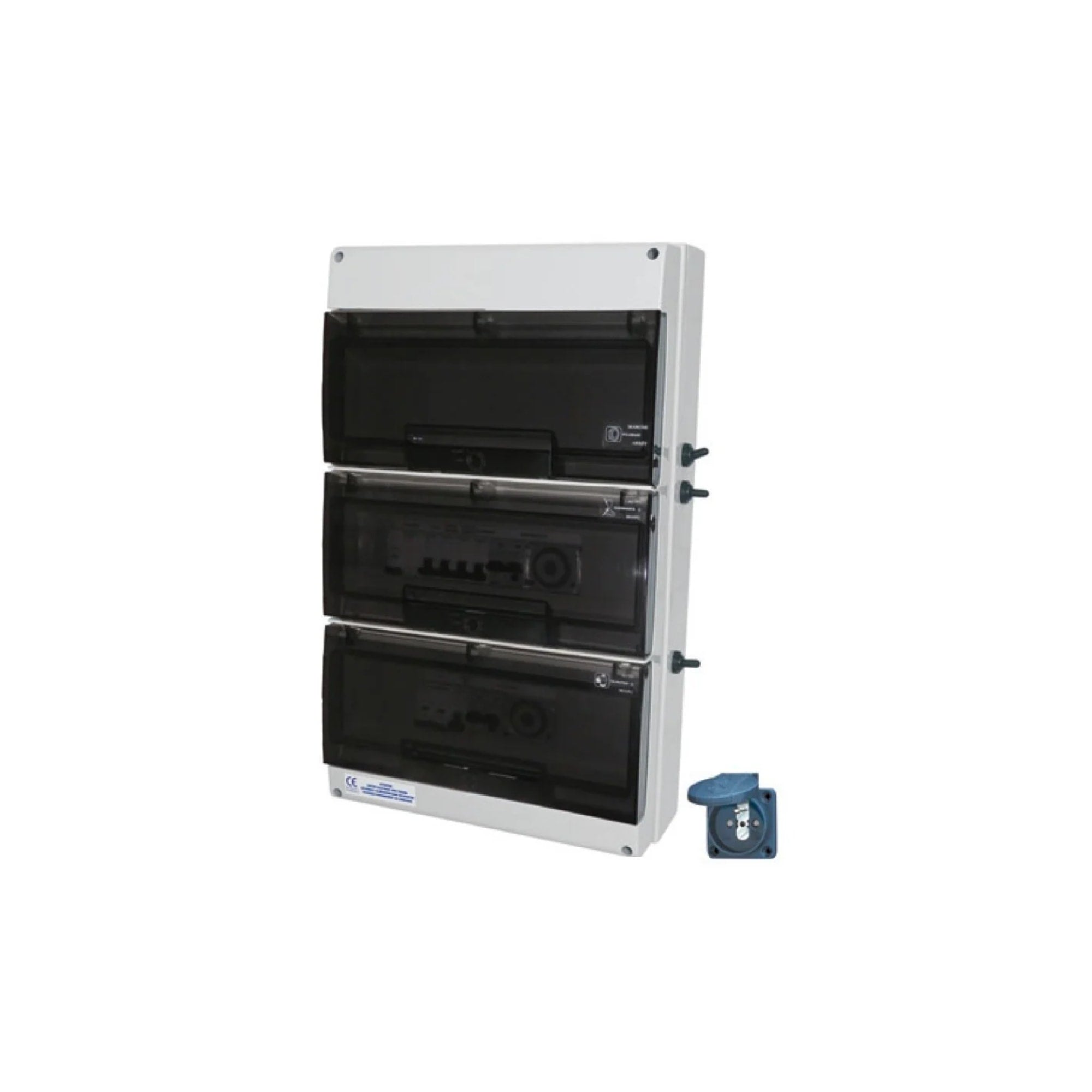

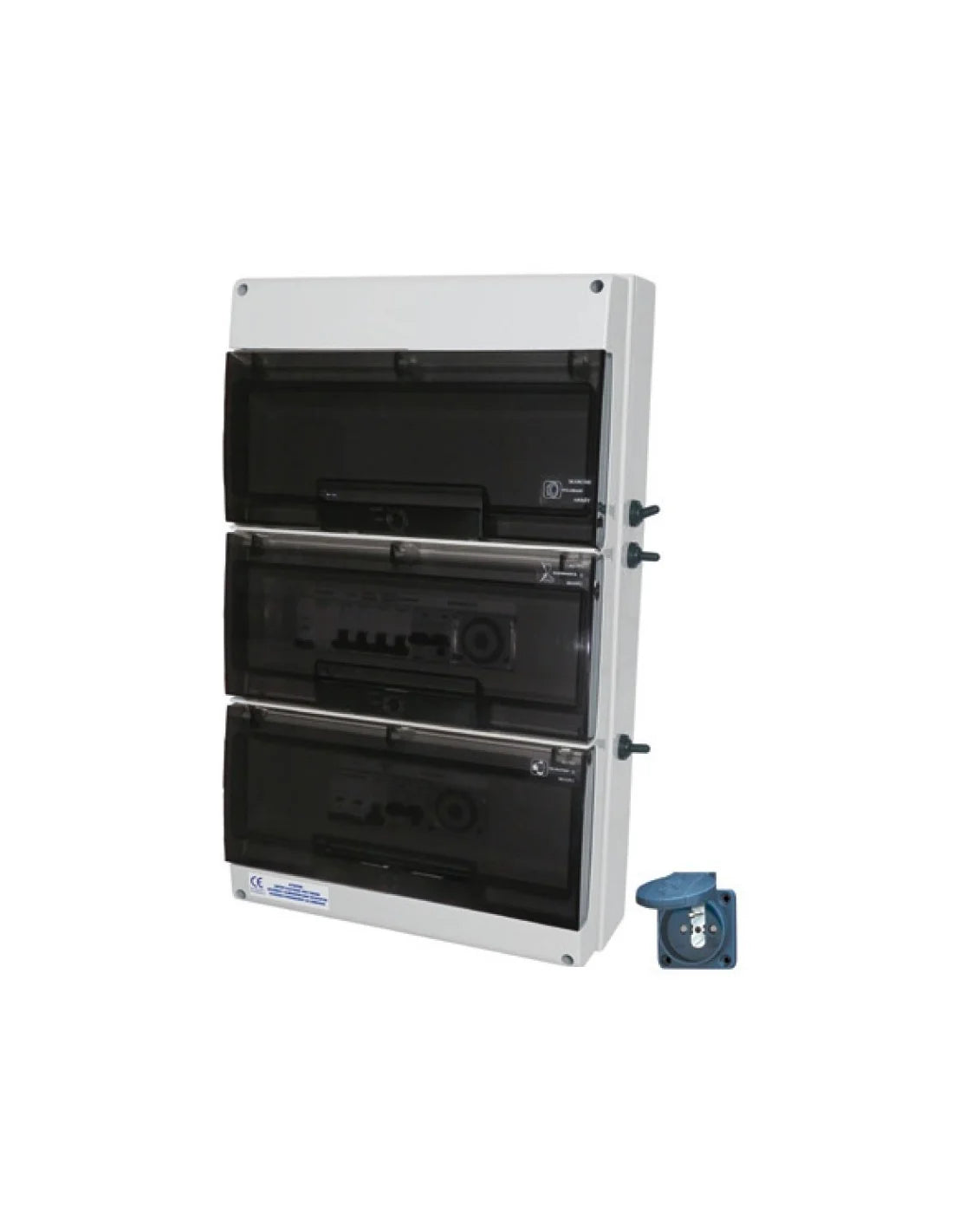

AstralPool Tranquility Stuurkast 100W Transformator IP65 Zwembad Schakelkast AstralPool Tranquility 100W schakelkast IP65 voor zwembad

Eén schakelkast voor alle elektrische zwembadapparatuur

Als je een zwembad bouwt of renoveert, merk je snel dat er meerdere elektrische componenten op elkaar afgestemd moeten worden: de filtratiepomp, de warmtepomp, zwembadverlichting, een afdeksysteem en eventuele waterbehandeling. De AstralPool Tranquility stuurkast 100W brengt al die functies samen in één gecertificeerde behuizing. Van dagklokbeheer voor filtratie en compressor tot een ingebouwde 12V ringkerntransformator voor verlichting: alles zit er al in.

Beveiliging die voldoet aan de norm

Veiligheid rondom water staat centraal. De kast is standaard uitgerust met een 30 mA differentiaalschakelaar, die de volledige installatie bewaakt op lekstromen. Elk afzonderlijk circuit heeft bovendien zijn eigen thermische magnetische stroomonderbreker, zodat een storing lokaal wordt afgehandeld zonder de rest van de installatie te verstoren. In onze ervaring is dit precies het onderdeel waarop bij doe-het-zelf installaties het vaakst bezuinigd wordt, met alle gevolgen van dien. Bij professionele montage is een goede lekstroombescherming geen optie maar een vereiste.

Filtratie en compressor via dagklok

De filtratiepomp en de compressor worden elk afzonderlijk aangestuurd via een eigen dagklok en een Manu/0/Auto schakelaar. In de automatische stand werkt de pomp op de vooraf ingestelde tijden; in de handmatige stand is direct ingrijpen mogelijk voor een extra filtratiecyclus of onderhoud. De thermische magnetische stroomonderbreker van 6-10 A bewaakt elk circuit afzonderlijk en schakelt automatisch uit bij overbelasting of kortsluiting. Daarmee is de kast geschikt voor zowel standaard filtratiesystemen als installaties met meerdere afzonderlijk gestuurde componenten.

Meerdere beveiligde uitgangen voor behandeling, warmtepomp en meer

Naast de filtratiegestuurde circuits biedt de kast nog meer aansluitpunten. Twee uitgangen op PH+N 230V~ 10A stroomonderbreker worden gestuurd door de filtratiecyclus: dit is de logische plek voor doseerpompen voor waterbehandeling of een UV-lamp. Een derde uitgang staat permanent op stand-by (230V~ 10A) en is geschikt voor een afdeksysteem, tuinverlichting of andere apparatuur die onafhankelijk van de filtratietijden werkt. Voor de warmtepomp is een aparte uitgang aanwezig met een D-curve schakelaar, die de hogere aanloopstroom van warmtepompen aankan zonder onterecht uit te schakelen. Aan de zijkant van de kast bevindt zich bovendien een 230V wandcontactdoos, beveiligd door een PH+N 16A stroomonderbreker.

12V verlichtingsvoeding via ringkerntransformator

De ingebouwde 100 VA ringkerntransformator levert 12V wisselspanning voor zwembadverlichting. Ringkerntransformatoren hebben lagere verliezen en een stabielere uitgangsspanning dan conventionele transformatoren, wat ze bij uitstek geschikt maakt voor zwembadverlichting waarbij het lichtgedrag constant en betrouwbaar moet zijn. De 100 VA versie dekt kleine tot middelgrote verlichtingsinstallaties. Let op: wilt u meerdere grotere onderwaterspots aansluiten, controleer dan eerst het totale wattage van uw armaturen. Overschrijdt dit 100 VA, kijk dan naar de 300 VA versie van de Tranquility kast om te voorkomen dat u na installatie opnieuw moet vervangen.

Behuizing, afmetingen en montage

De Tranquility kast heeft afmetingen van 328 mm breed bij 550 mm hoog en is gecertificeerd met IP65: volledig stofvrij en beschermd tegen waterstralen vanuit elke richting. Het rookglas front maakt de interne componenten visueel zichtbaar zonder de kast te openen, handig bij een snelle inspectie van schakelaar- en dagklokposities. Ons advies: monteer de kast op minimaal 50 cm hoogte boven het zwembad waterpeil, zorg voor nette kabelgoten naar alle aangesloten apparatuur en houd de voorzijde vrij toegankelijk voor periodiek onderhoud en aanpassing van de dagklokken.
