AstralPool Tranquility Stuurkast 300 W IP65 Centraal Zwembadpaneel

€901,45 Inclusief BTW
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

AstralPool Tranquility 300 W - Centraal schakel- en stuurpaneel

Waarom dit product?

  • IP65 gecertificeerde behuizing: volledig stof- en spatwaterdicht, geschikt voor permanente buitenopstelling bij het zwembad
  • Onafhankelijke aansturing filtratie en warmtepomp: aparte dagklokken en schakelaars per circuit geven volledige controle over timing en werking
  • Ingebouwde 30 mA differentiaalschakelaar: detecteert lekstromen en beschermt gebruikers en installatie direct bij een aardlek
  • D-curve automaat voor warmtepomp: voorkomt onterechte uitschakeling bij het opstarten van compressoren met hoge aanloopstroom
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

AstralPool Tranquility Stuurkast 300 W - IP65 Centraal Zwembadpaneel

€901,45

Beschrijving

Alles voor je zwembad vanuit één centraal punt gestuurd

Een zwembad heeft meerdere technische systemen die op het juiste moment aan en uit moeten gaan: de filterpomp, de warmtepomp, de verlichting en eventueel een overkapping. Doe je dat allemaal los van elkaar, dan loop je al snel het risico op fouten in de timing, ontbrekende beveiliging of gevaarlijke situaties bij water en stroom. De AstralPool Tranquility Stuurkast 300 W brengt al die sturing samen in één overzichtelijk, gecertificeerd paneel dat IP65-geclassificeerd is en dus ook buiten in de tuin zijn werk doet.

Beveiliging als vertrekpunt

Veiligheid is bij dit paneel geen bijzaak. De kast is standaard uitgerust met een 30 mA differentiaalschakelaar die lekstromen detecteert en het circuit onmiddellijk onderbreekt. Aanvullend heeft iedere afdeling zijn eigen thermische magnetische stroomonderbreker, waardoor overbelasting of kortsluiting lokaal wordt afgevangen zonder dat de rest van de installatie uitvalt. Ons advies: laat de interne bedrading aansluiten door een erkend elektricien die bekend is met zwembadinstallaties. De NEN 1010 norm schrijft specifieke eisen voor in de omgeving van een zwembad, en dit paneel voldoet aan die eisen mits de installatie correct wordt uitgevoerd.

Filtratie en warmtepomp onafhankelijk instelbaar

Het filtergedeelte en het compressorgedeelte beschikken ieder over een aparte dagklok en een driestandenschakelaar (Manu/0/Auto). Daarmee kun je de filterpomp en de warmtepomp volledig onafhankelijk van elkaar programmeren, wat energie bespaart en de levensduur van beide apparaten ten goede komt. Beide circuits zijn elk beveiligd met een eigen thermische magnetische stroomonderbreker van 6 tot 10 A. Wat we vaak zien bij klanten is dat ze de warmtepomp laten draaien op uren dat de filterpomp ook actief is. Dat is ook precies hoe het hoort: een warmtepomp werkt alleen efficiënt als het water circulerend door het systeem stroomt.

Behandeling en verlichting gekoppeld aan de filtratie

De twee behandelingsuitgangen (elk PH+N 230 V, 10 A) zijn gestuurd door de filtratietimer. Dat betekent dat een doseerpomp of zoutelectrolyse automatisch meeloopt met de filterpomp en stopt als de filtratie stopt. Handig, want zo voorkom je dat behandelingsapparatuur actief blijft terwijl het water stilstaat. De verlichtingsaansturing werkt via een ingebouwde ringkerntransformator die 12 V wisselstroom levert. De Tranquility 300 VA-versie is geschikt voor grotere verlichtingscircuits of meerdere lampen. Er is ook een standby-uitgang (230 V, 10 A) beschikbaar voor apparatuur die niet afhankelijk hoeft te zijn van de filtratietijd, zoals de motor van een zwembadhoes of een tuinspot bij de trap.

Warmtepompaansluiting met D-curve beveiliging

De aparte uitgang voor de warmtepomp is uitgerust met een D-curve-automaat. Dit type automaat is specifiek bedoeld voor motoren en compressoren die bij het opstarten een hogere aanloopstroom trekken dan hun nominale waarde. Een standaard B- of C-automaat kan dan onterecht uitslaan. Met de D-curve is die aanlooppiek geen probleem, en de warmtepomp start zonder storingen op. Let op: controleer voor aansluiting altijd de maximale aansluitwaarde van uw warmtepomp en vergelijk deze met de capaciteit van de automaat. Bij twijfel raadpleegt u de documentatie van de warmtepomp of neemt u contact op met de fabrikant.

Robuuste behuizing voor vaste buitenopstelling

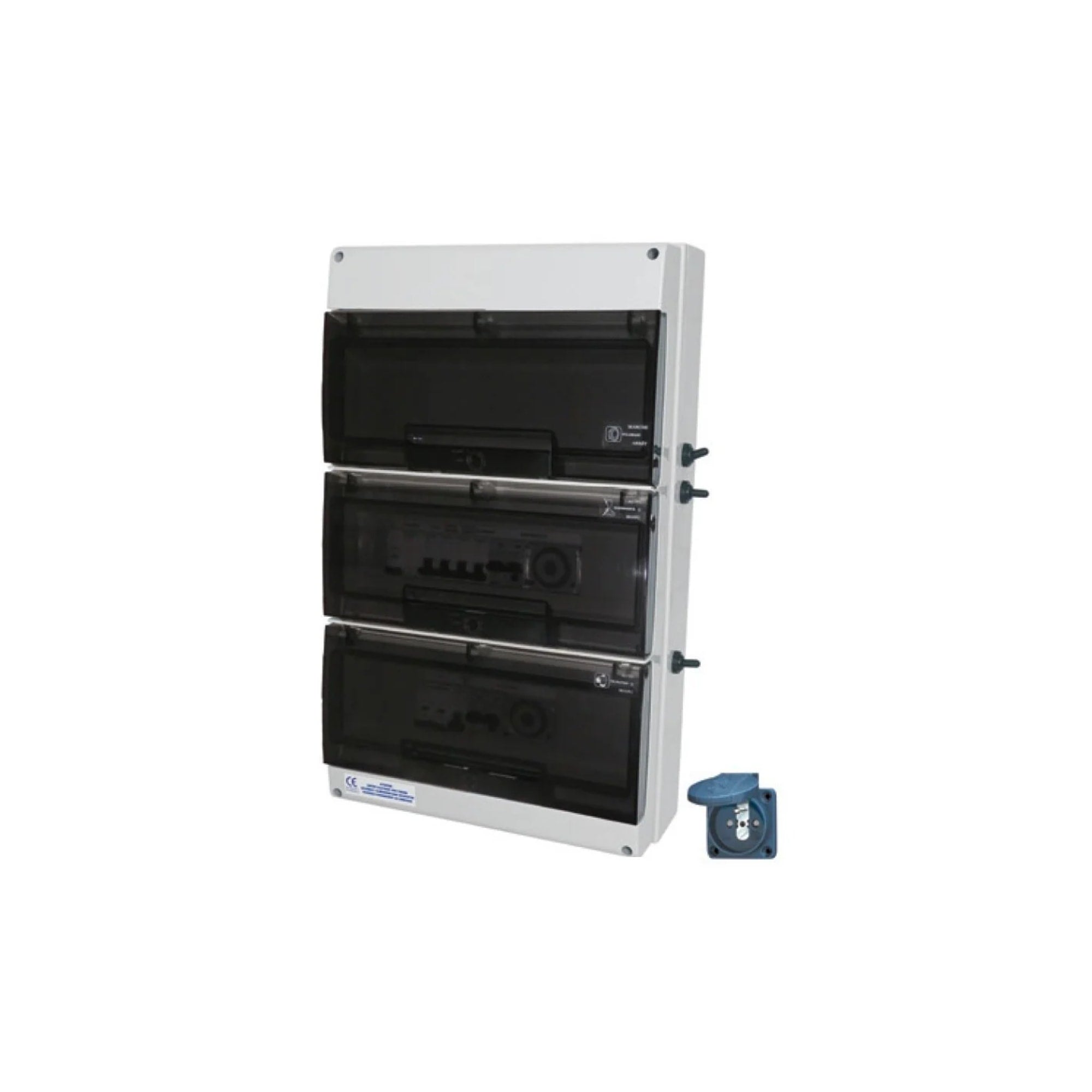

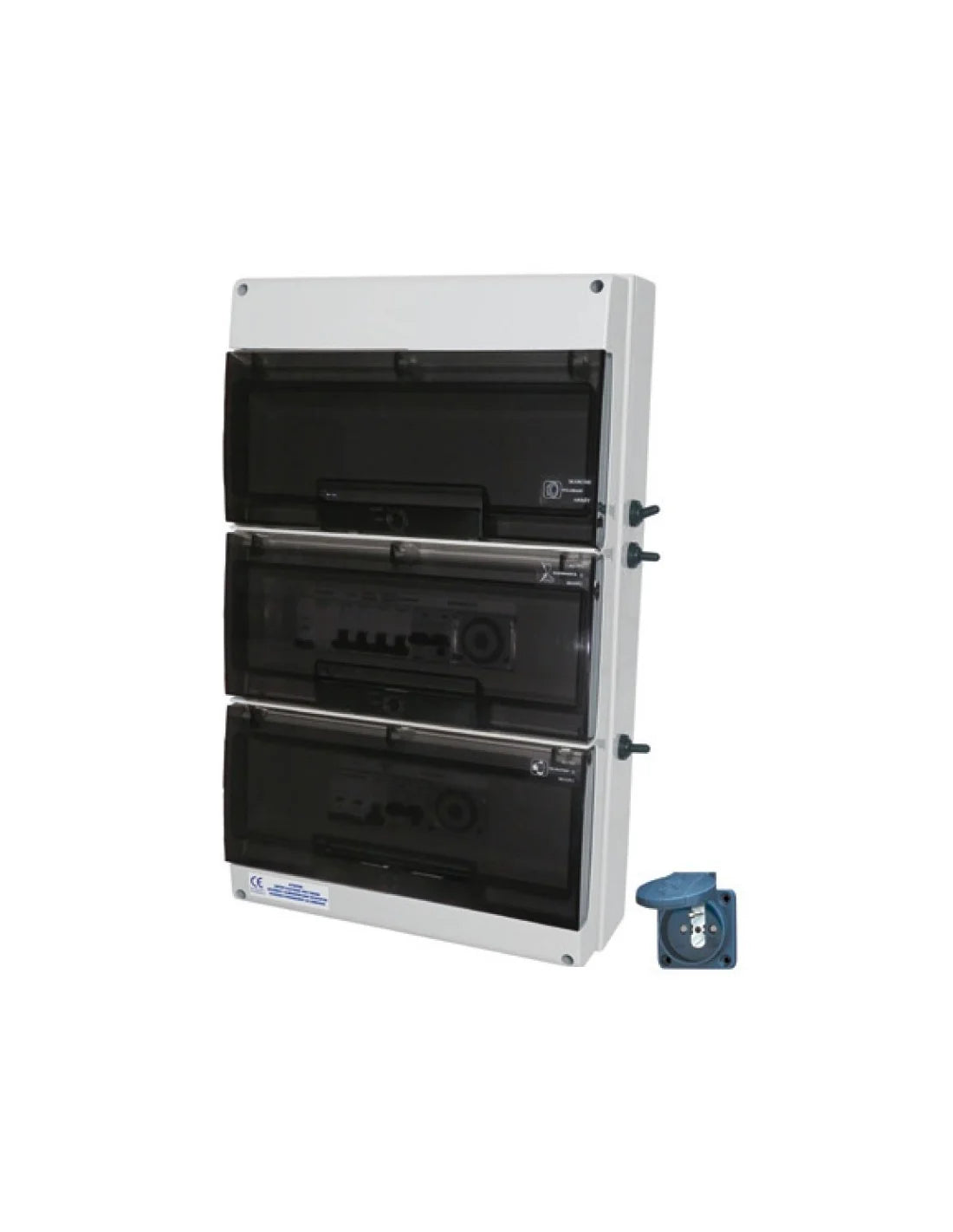

De behuizing heeft een IP65-classificatie, wat inhoudt dat de kast volledig stofvrij is en beschermd tegen waterstralen vanuit elke richting. De afmetingen van 328 mm breed bij 550 mm hoog bieden ruimte voor alle aansluitingen zonder dat bekabeling gedwongen wordt opgevouwen. Het rookglas front geeft een overzichtelijk zicht op de indicaties en schakelaars. Aan de zijkant zit een ingebouwde wandcontactdoos (230 V, 16 A) voor lokaal gebruik van gereedschap of een testapparaat. Goed om te weten: de kast is ontworpen voor vaste wandmontage en is niet geschikt als vrijstaande schakelkast. Monteer de kast op een vlakke, stevige ondergrond buiten het spatterwaterbereik van het zwembad, maar binnen handbereik voor dagelijks gebruik.

Toepassing

Toepassingssituatie: centrale aansturing van een volledig zwembadsysteem

De AstralPool Tranquility Stuurkast 300 W is bedoeld voor zwembaden met een complete technische installatie: een filterpomp, een warmtepomp, zwembadverlichting en optioneel een automatische overkapping of doseerapparatuur. De kast fungeert als het centrale schakelpunt waarop alle apparatuur wordt aangesloten en van hieruit in tijd en volgorde wordt aangestuurd. Typische toepassingen zijn privézwembaden van 30 tot 100 m³ waarbij de eigenaar de installatie wil centraliseren in één overzichtelijk paneel.

Installatiescenario's en aansluitopties

De kast biedt aansluitruimte voor twee behandelingsapparaten op de filtratie-gestuurde uitgangen (zoals een doseerpomp en een UV-lamp), een warmtepomp op de D-curve-uitgang, een verlichtingsgroep via de 12V ringkerntransformator (300 VA versie ondersteunt meerdere armaturen), en standby-apparatuur zoals een zwembadhoes op de vrije 10 A uitgang. De ingebouwde wandcontactdoos aan de zijkant maakt het mogelijk om tijdelijk gereedschap of een meetapparaat aan te sluiten zonder de hoofdaansluitingen te hoeven gebruiken. De kast veronderstelt een enkelfasige 230 V voeding met voldoende groepsbeveiliging op de meterkast.

Installatietips voor een veilige en correcte montage

Monteer de kast op ooghoogte op een vlakke, droge wand in de technische ruimte of in de buitenlucht, buiten het spatterwaterbereik (zone 1 en 2 conform NEN 1010). Zorg voor voldoende kabelinvoerruimte aan de onderkant of zijkanten. Trek kabels netjes in en documenteer welke aansluiting voor welk apparaat is gebruikt. Kabel- en knipwerkzaamheden moeten worden uitgevoerd door een erkend installateur. Het is sterk aan te raden om de instellingen van de dagklokken in te regelen samen met de installateur, zodat filtratie, behandeling en verwarming op elkaar zijn afgestemd.

Onderhoud en preventief beheer

De kast zelf vergt weinig onderhoud, maar een jaarlijkse inspectie is verstandig. Controleer of alle kabelschroeven nog stevig vastzitten, of de differentiaalschakelaar correct functioneert (test via de testknop), en of er condensvorming zichtbaar is binnein de behuizing. Stel bij het begin van het zwembadseizoen de dagklokken opnieuw in op basis van de gewenste filtratie-uren. Vervang bij slijtage of defect uitsluitend met originele AstralPool-onderdelen of equivalenten die voldoen aan de technische specificaties van dit paneel.

Systeempositie binnen de zwembadtechniek

De Tranquility stuurkast vormt het hart van de elektrische installatie van het zwembad. De filterpomp, warmtepomp en behandelingsapparatuur zijn stroomafwaarts van dit paneel aangesloten. Stroomopwaarts zit de huisinstallatie met de juiste hoofdzekering. De kast is niet bedoeld als vervanging voor de meterkastbeveiliging, maar als extra laag van sturing en beveiliging specifiek voor de zwembadgroepen. Bij gebruik in combinatie met automatische doseersystemen of smart home-koppelingen is het raadzaam te overleggen met de leverancier over de compatibiliteit van de stuuringssignalen.

Specificaties
Specificaties van AstralPool Tranquility Stuurkast 300 W - IP65 Centraal Zwembadpaneel
Productnaam AstralPool Tranquility Stuurkast 300 W - IP65 Centraal Zwembadpaneel
Merk AstralPool
Producttype POMPEN
SKU / Artikelnummer 74328B
EAN / GTIN 3662482006689
Technische specificaties
IP-classificatie IP65
Transformatorvermogen verlichting 300 VA (12V~)
Afmetingen behuizing 328 x 550 mm (B x H)
Differentiaalschakelaar 30 mA
Voedingsspanning 230 V~
