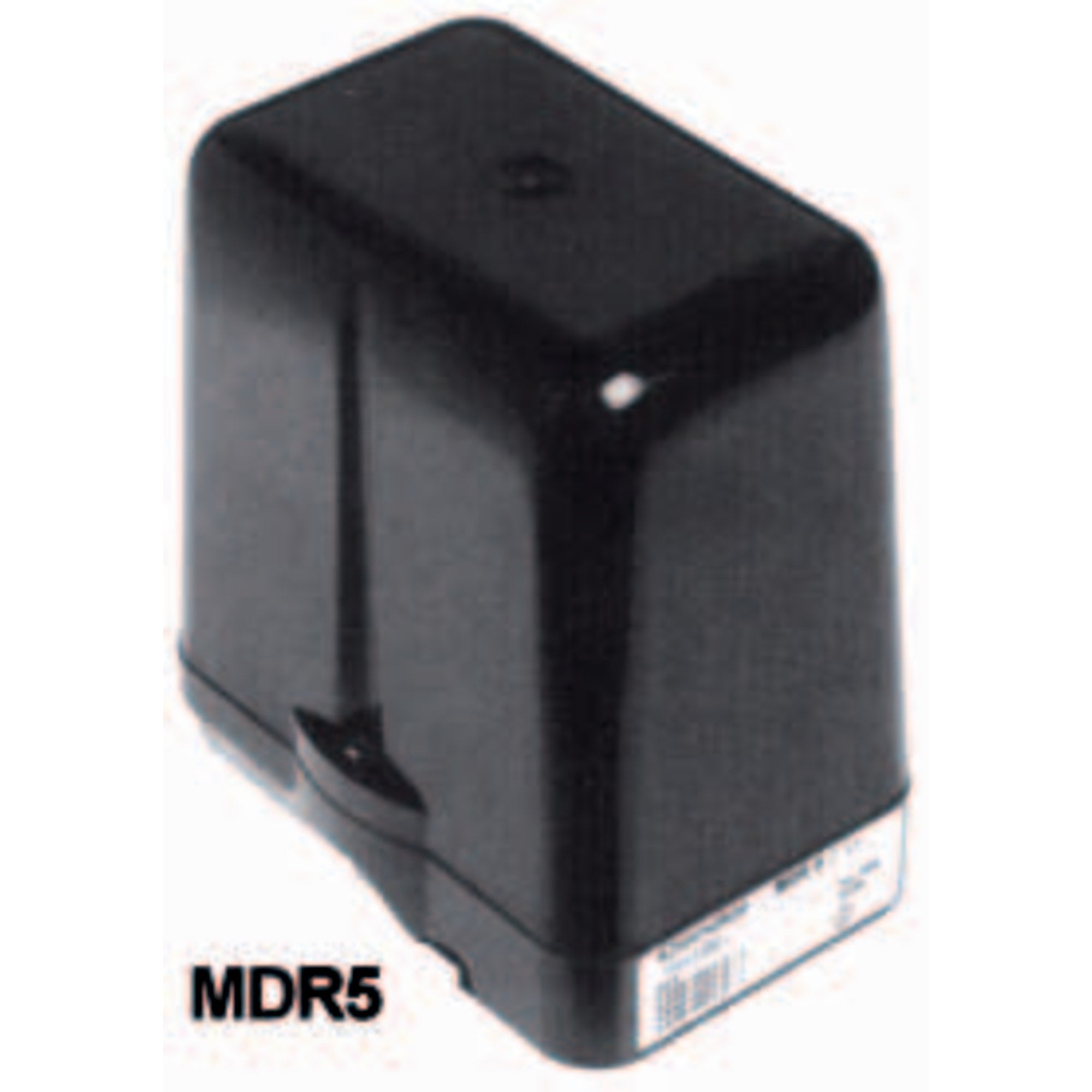

Condor Drukschakelaar MDR 4-6 3-polig Max. 6 bar

€89,60 Inclusief BTW
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Condor MDR 4-6 drukschakelaar - betrouwbaar tot 6 bar

Waarom dit product?

  • Max. 6 bar schakeldruk: geschikt voor professionele pompsystemen met hogere systeemdruk
  • 3-polige elektrische aansluiting: direct toepasbaar in driefasige pompinstallaties
  • Nauwkeurig instelbaar: in- en uitschakeldruk eenvoudig aanpasbaar via twee stelschroeven
  • Bewezen Condor kwaliteit: Duits merk met decennialange ervaring in drukschakelaars voor de installatiebranche
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Condor Drukschakelaar MDR 4-6 3-polig - Max. 6 bar

€89,60

Beschrijving

Betrouwbare drukbewaking voor uw waterinstallatie

Een goed werkend pompsysteem staat of valt met de juiste drukregeling. Of u nu een huishoudelijke waterinstallatie, een irrigatiesysteem of een vijverinstallatie beheert: zodra de druk te hoog of te laag wordt, moet de pomp automatisch reageren. De Condor MDR 4-6 drukschakelaar zorgt precies daarvoor. Met een schakeldruk tot maximaal 6 bar en een solide 3-polige aansluiting is dit een component waar u jarenlang op kunt vertrouwen.

Wat doet een drukschakelaar?

Een drukschakelaar bewaakt de druk in een leidingsysteem en schakelt de pomp automatisch in of uit op basis van vooraf ingestelde drukwaarden. Zodra de druk onder de ingestelde minimumdruk daalt, schakelt de pomp in. Wanneer de druk de maximumdruk bereikt, schakelt de pomp uit. Dit proces voorkomt dat de pomp continu draait of droogloopt, wat de levensduur van de pomp aanzienlijk verlengt. Bij systemen met een drukketel werkt de drukschakelaar samen met het expansievat om de druk stabiel te houden en slijtage aan de pomp te beperken.

Technische kenmerken van de Condor MDR 4-6

De Condor MDR 4-6 is een 3-polige drukschakelaar met een maximale schakeldruk van 6 bar. Het 3-polig ontwerp maakt hem geschikt voor aansluiting op driefasige pompinstallaties. De schakelaar heeft een compact formaat (volume 1 dm3) en is gebouwd voor langdurig gebruik in industriele en semi-industriele toepassingen. Condor staat al decennialang bekend om de precisie waarmee hun drukschakelaars zijn afgesteld: de schakeldruk is nauwkeurig instelbaar, zodat u de schakelaar kunt afstemmen op uw specifieke installatie. Twee stelschroeven in de behuizing maken het mogelijk om zowel de inschakeldruk als het drukdifferentiaal afzonderlijk in te stellen.

Installatie en elektrische aansluiting

De Condor MDR 4-6 wordt op het leidingnet aangesloten via een standaard 1/4-inch buitendraadaansluiting. De elektrische aansluiting verloopt via de 3-polige klemmenstrook in de behuizing. Ons advies: schakel altijd de stroomtoevoer volledig uit voordat u begint met de installatie, en zorg dat de druk in het systeem volledig is afgeblazen voordat u de schakelaar aansluit of vervangt. Na installatie kan de afstelling van de in- en uitschakeldruk worden bijgesteld via de twee stelschroeven. Raadpleeg hiervoor de bijgeleverde montage-instructies van Condor voor de juiste afstellingsprocedure en veilige werking.

Voor welke systemen is de MDR 4-6 geschikt?

De MDR 4-6 is bij uitstek geschikt voor gebruik in waterinstallaties met centrifugaalpompen of membraanpompen waarbij een drukbereik tot 6 bar vereist is. Typische toepassingen zijn huishoudelijke watervoorzieningsinstallaties, irrigatiesystemen, bronsystemen en professionele vijverfilterinstallaties met hogere drukopbouw. Let op: de MDR 4-6 is uitsluitend geschikt voor niet-agressieve, niet-brandbare media zoals schoon water. Gebruik de schakelaar niet in installaties met chemisch agressieve vloeistoffen of gassen, want de interne mechanische onderdelen zijn hier niet voor berekend. Controleer voor installatie altijd of het drukbereik van uw systeem overeenkomt met de specificaties van de schakelaar.

Kwaliteit en betrouwbaarheid van Condor

Condor is een Duits merk met een lange geschiedenis in de productie van drukschakelaars. De MDR-serie is wereldwijd een begrip in de installatiebranche en staat voor betrouwbaarheid en lange levensduur. Wat we vaak zien bij klanten die overstappen op Condor, is dat storingen door onbetrouwbare drukregeling direct verdwijnen. De schakelaar is voorzien van een robuuste kunststof behuizing met metalen interne mechanische onderdelen, en is bestand tegen de omstandigheden in een vochtige machinekamer of pompput. De MDR 4-6 wordt geleverd als compleet schakelaargeheel inclusief aansluitklemmen en afstellingsschroeven, klaar voor directe montage.

Toepassing

Situatieschets: wanneer heeft u een drukschakelaar nodig?

In elke pompinstallatie waarbij de pomp niet continu hoeft te draaien, speelt een drukschakelaar een centrale rol. Denk aan een huishoudelijk watersysteem gevoed door een bronpomp, een irrigatiesysteem voor de tuin of een vijverinstallatie met een retourleiding onder druk. Zonder drukschakelaar draait de pomp continu of wordt handmatig bediend, wat leidt tot onnodige slijtage en energieverspilling. Met de Condor MDR 4-6 automatiseert u de drukbewaking volledig: de pomp start zodra de druk daalt onder de ingestelde waarde en stopt zodra de maximumdruk is bereikt.

Toepassingsscenario's voor de Condor MDR 4-6

De MDR 4-6 is toepasbaar in uiteenlopende installaties. In huishoudelijke waterinstallaties regelt de schakelaar de druk in combinatie met een drukketel, zodat bewoners altijd beschikken over constant waterdruk zonder dat de pomp bij elk kraantje opnieuw hoeft te starten. In irrigatiesystemen zorgt de schakelaar voor automatische pompsturing op basis van de systeemdruk. Bij vijver- en watertuininstallaties met professionele filteropstellingen biedt de MDR 4-6 betrouwbare drukbewaking voor retourleidingen en filtersystemen die werken met verhoogde drukopbouw tot 6 bar.

Installatietips voor een correcte montage

Monteer de drukschakelaar altijd op de persleiding van de pomp, na het expansievat of de drukketel. Gebruik hiervoor een geschikte T-verbinding of spruitstuk in de leiding. Zorg voor een stabiele bevestiging: een loszittende schakelaar kan door trillingen van de pomp snel beschadigen. Houd de aansluitpijp bij voorkeur in de verticale stand om condensvorming in de schakelaar te voorkomen. Let bij de elektrische aansluiting op de correcte fasenindeling bij een driefasig systeem, en sluit de aarding apart aan op de daarvoor bestemde aardingsschroef. Controleer na ingebruikstelling of de schakeldrukken overeenkomen met de gewenste waarden.

Onderhoud en preventie voor een lange levensduur

Een drukschakelaar vereist over het algemeen weinig onderhoud. Controleer jaarlijks of de schakelaar nog correct schakelt door de druk in het systeem handmatig te varieren en te observeren of de pomp op de juiste momenten in- en uitschakelt. Reinig de buitenkant van de schakelaar en controleer de aansluitleidingen op lekkage of kalkafzetting rond de schroefdraadverbinding. Als de schakelaar frequent in- en uitschakelt zonder duidelijke aanleiding, kan dit duiden op een te klein expansievat of een luchtlek in het systeem. Vervang de schakelaar als de schakeldruk niet meer stabiel is of als er tekenen van slijtage of corrosie aan de aansluiting zichtbaar zijn.

Systeempositie: hoe past de drukschakelaar in uw installatie?

De Condor MDR 4-6 wordt geplaatst op de persleiding van de pomp, direct na het expansievat. In een typische installatie ziet het schema er als volgt uit: bronpomp of centrifugaalpomp, gevolgd door een terugslagklep, daarna het expansievat en vervolgens de drukschakelaar op de T-verbinding in de leiding. Vanuit de drukschakelaar lopen de stroomkabels naar de schakelkast of rechtstreeks naar de pomp. Bij driefasige systemen worden alle drie de fasen via de klemmenstrook in de schakelaar aangesloten. De aarding wordt apart bevestigd op de aardingsschroef in de behuizing voor een veilige en genormeerde installatie.

Specificaties
Specificaties van Condor Drukschakelaar MDR 4-6 3-polig - Max. 6 bar
Productnaam Condor Drukschakelaar MDR 4-6 3-polig - Max. 6 bar
Merk Condor
Producttype Elektro
SKU / Artikelnummer RB144
EAN / GTIN 8717605033099
Technische specificaties
Max. druk 6 bar
Elektrische aansluiting 3-polig
Volume 1 dm3
Merk Condor
Type MDR 4-6
Handleiding

Handleiding van Condor

Download PDF
