Condor Drukschakelaar MDR 5-8, 3-polig Pressostaat tot 8 Bar

€127,05 Inclusief BTW
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Condor MDR 5-8 Drukschakelaar - Bewezen Betrouwbaarheid

Waarom dit product?

  • Maximale werkdruk 8 bar: geschikt voor professionele compressoren en pompsystemen die werken in het bereik van 5 tot 8 bar
  • 3-polige schakelaar: voor driefasige motoraansluiting op 400V, standaard in professionele werkplaatscompressoren en industriele installaties
  • Instelbare schakeldruk: start- en stopdruk eenvoudig aan te passen via interne instelschroeven, passend bij uw systeem
  • Condor vakwerkkwaliteit: Duits merk met bewezen betrouwbaarheid in mechanische drukschakelaars, robuuste metalen behuizing voor intensief gebruik
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

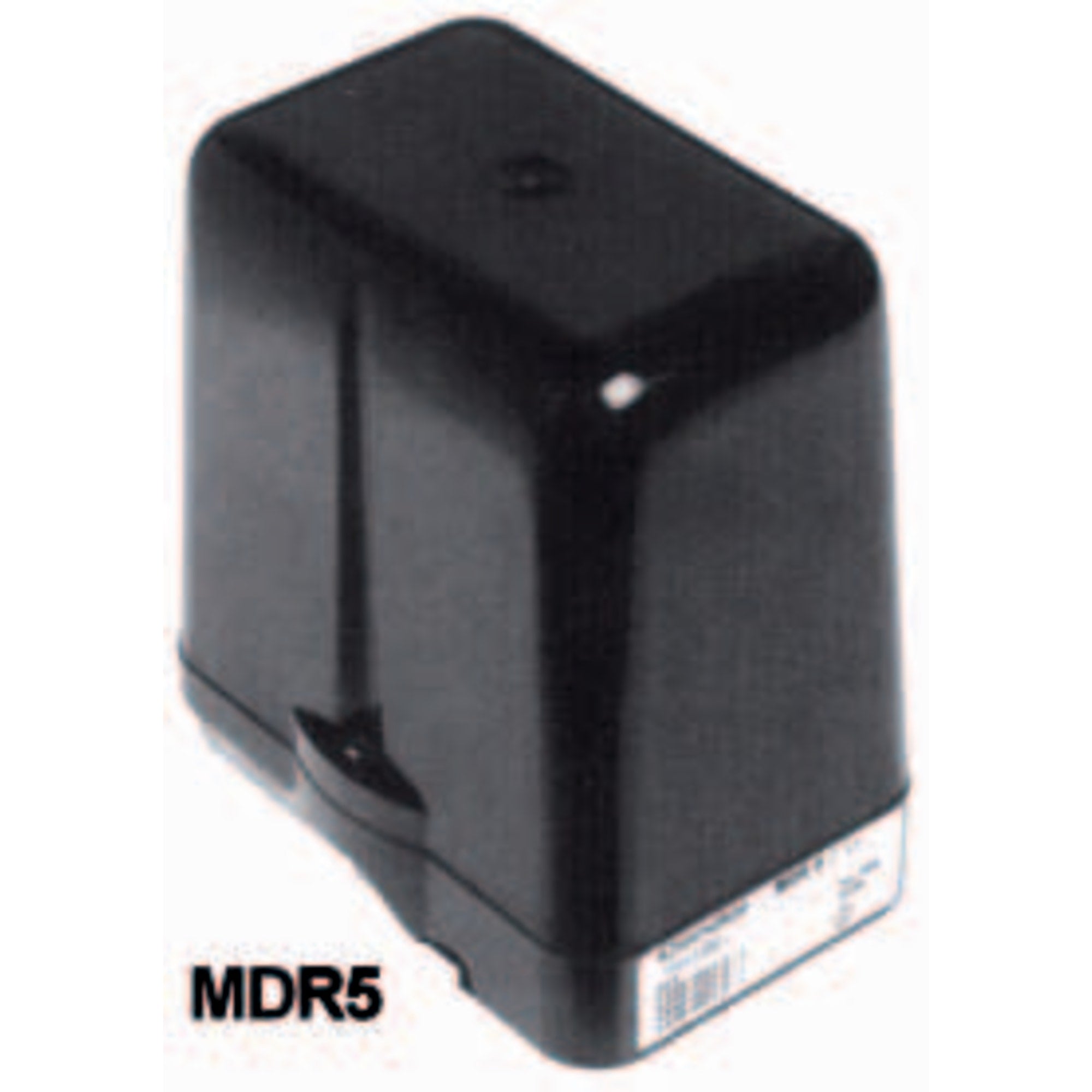

Condor Drukschakelaar MDR 5-8, 3-polig - Pressostaat tot 8 Bar

€127,05

Beschrijving

De druk onder controle houden in uw compressor of pompsysteem

Een goed functionerende compressor of hydrofoorinstallatie staat of valt met de drukschakelaar. Dit onderdeel bepaalt wanneer de motor start en wanneer hij stopt. Een slecht afgestelde of versleten schakelaar leidt tot onnodige slijtage, overdruk of een compressor die continu doorloopt. De Condor MDR 5-8 is een 3-polige drukschakelaar die gebouwd is voor dagelijks gebruik in professionele omgevingen, met een maximale werkdruk van 8 bar. Hij is compact, robuust en eenvoudig instelbaar.

Het merk Condor: betrouwbare kwaliteit uit Duitsland

Condor is een Duits merk dat al tientallen jaren drukschakelaars produceert voor de industrie, de bouw en de installatietechniek. De MDR-serie is wereldwijd een standaard geworden in compressorinstallaties. Wat we vaak zien bij klanten is dat zij jarenlang dezelfde MDR-schakelaar gebruiken zonder problemen, juist omdat het interne mechanisme zo eenvoudig en robuust is ontworpen. De kwaliteit van de contacten, de behuizing en de instelschroeven is merkbaar hoger dan bij goedkopere alternatieven. Dat merk je pas goed wanneer een installatie intensief wordt gebruikt en betrouwbaarheid niet onderhandelbaar is.

Technische kenmerken van de MDR 5-8

De Condor MDR 5-8 heeft een maximale werkdruk van 8 bar en een interne volumecapaciteit van 1 dm3. De schakelaar is uitgevoerd in een 3-polige versie, wat wil zeggen dat hij drie elektrische schakelpolen bevat voor driefasige motoraansluiting op 400V. De interne instelschroeven bieden de mogelijkheid om zowel de inschakeldruk als het drukverschil aan te passen binnen het opgegeven bereik. De behuizing is vervaardigd van metaal en geschikt voor gebruik in werkplaatsen, technische ruimten en andere omgevingen met stof en mechanische belasting.

Toepassingen in de dagelijkse praktijk

De MDR 5-8 wordt het meest toegepast in zuigercompressoren en schroefcompressoren met een driefasige motor. Hij is ook geschikt voor gebruik in waterdrukinstallaties, zoals hydrofoorgroepen en drukboosterpompen, mits het systeem werkt met een driefasige aansluiting op 400V. Andere toepassingen zijn koelinstallaties, pneumatische systemen en kleine industriele drukketels. De schakelaar wordt gemonteerd op de drukleiding of rechtstreeks op de persluchtketel via een standaard G 1/4 schroefdraadaansluiting. In al deze omgevingen verzorgt de MDR 5-8 de automatische drukregeling binnen het ingestelde schakelvenster.

Installatie en eerste instelling

Monteren van de MDR 5-8 vereist basiskennis van elektrische installaties. De schakelaar wordt drukzijdig aangesloten op de leiding en elektrisch verbonden via de klemmenstrip in de behuizing. Na montage kan de schakeldruk worden aangepast met de grote instelschroef en het drukverschil met de kleine schroef. Ons advies: schakel de stroom altijd volledig uit voor u de behuizingskap opent, en laat de eerste instelling controleren door een gecertificeerd elektrotechnisch installateur. Een drukverschil van minimaal 1,5 bar tussen in- en uitschakeldruk zorgt voor een stabiele werkcyclus en voorkomt te frequent schakelen.

Let op: controleer de aansluiting voor bestelling

Let op: de Condor MDR 5-8 is uitsluitend geschikt voor driefasige motoraansluiting op 400V. Dit model is niet geschikt voor enkelfasige aansluiting op 230V. Niet geschikt voor gebruik in explosiegevaarlijke omgevingen zonder aanvullende ATEX-certificering. Controleer altijd de aansluitspanning en het aantal fasen van uw compressor of pomp voordat u dit product bestelt, om een onnodige retourzending te voorkomen. Voor enkelfasige toepassingen zijn de Condor MDR 1 of MDR 2 modellen de juiste keuze.

Toepassing

Situatieschets: wanneer is vervanging nodig?

Een drukschakelaar wordt vervangen wanneer de compressor of pomp niet meer correct start of stopt op basis van de systeemdruk. Symptomen zijn een compressor die doorloopt zonder te stoppen, die niet start ondanks lage druk, of die bij elke start direct uitvalt. Ook wanneer de contacten versleten zijn of er sprake is van inwendig lekkage van de membraanunit, is vervanging nodig. De Condor MDR 5-8 is een gangbare vervanger voor originele schakelaars in compressoren die werken in het bereik van 5 tot 8 bar werkdruk met driefasige aansluiting.

Toepassingsscenario's voor de MDR 5-8

De MDR 5-8 wordt toegepast in zuigercompressoren van 2,2 kW tot 7,5 kW met driefasige aansluiting, in schroefcompressoren voor garagebedrijven en spuiterijen, in hydrofoorgroepen in bedrijfsgebouwen en agrarische installaties, en in drukboosterpompen voor watertoevoer op hogere druk. In al deze toepassingen verzorgt de schakelaar de automatische drukregeling binnen het ingestelde schakelvenster. De bovengrens van 8 bar sluit goed aan bij standaard werkdrukken voor perslucht in de meeste professionele werkplaatsomgevingen.

Installatietips voor een veilige montage

Verwijder de druk volledig uit het systeem voor aanvang van de werkzaamheden. Sluit de MDR 5-8 aan op de G 1/4 aansluiting op de persluchtleiding of drukketel met een geschikte dichting of teflon tape. Verbind de drie fasekabels op de klemmenstrips zoals aangegeven op het aansluitschema in de behuizing. Stel na aansluiting de inschakeldruk in op de gewenste beginwaarde en het drukverschil op minimaal 1,5 bar voor een stabiele werkcyclus. Controleer na eerste inschakeling of de contacten correct schakelen met behulp van een voltmeter.

Onderhoud en preventief beheer

De Condor MDR 5-8 vereist weinig onderhoud. Controleer jaarlijks de staat van de elektrische contacten op oxidatie of slijtage. Reinig de binnenruimte van de behuizing voorzichtig met droge perslucht om stofophoping op de contacten te voorkomen. Controleer de instelling van de schakeldruk bij elk groot onderhoud van de compressor. Wanneer de schakelaar vaker dan normaal schakelt of de druk onregelmatig gedraagt, kan dat wijzen op een defect membraan of versleten contacten. Preventieve vervanging na 5 tot 7 jaar intensief gebruik wordt aanbevolen.

Positie van de drukschakelaar in het systeem

De MDR 5-8 wordt geplaatst tussen de drukketel en de motorbesturing. De schakelaar meet de druk in de ketel via het interne membraan en geeft een schakelcommando aan de motorstarter zodra de ingestelde grenswaarde wordt bereikt of overschreden. In systemen met een ster-driehoek starter of frequentieregelaar moet de drukschakelaar correct worden geintegreerd in de besturingskring. De schakelaar is niet bedoeld als veiligheidsventiel of overdrukbeveiliging; die functies worden verzorgd door afzonderlijke veiligheidscomponenten in het systeem.

Specificaties
Specificaties van Condor Drukschakelaar MDR 5-8, 3-polig - Pressostaat tot 8 Bar
Productnaam Condor Drukschakelaar MDR 5-8, 3-polig - Pressostaat tot 8 Bar
Merk Condor
Producttype Elektro
SKU / Artikelnummer RB152
EAN / GTIN 8717605033112
Technische specificaties
Maximale druk 8 bar
Aantal polen 3-polig
Volume 1 dm³
Aansluiting Driefasig 400V
Behuizing Metaal
