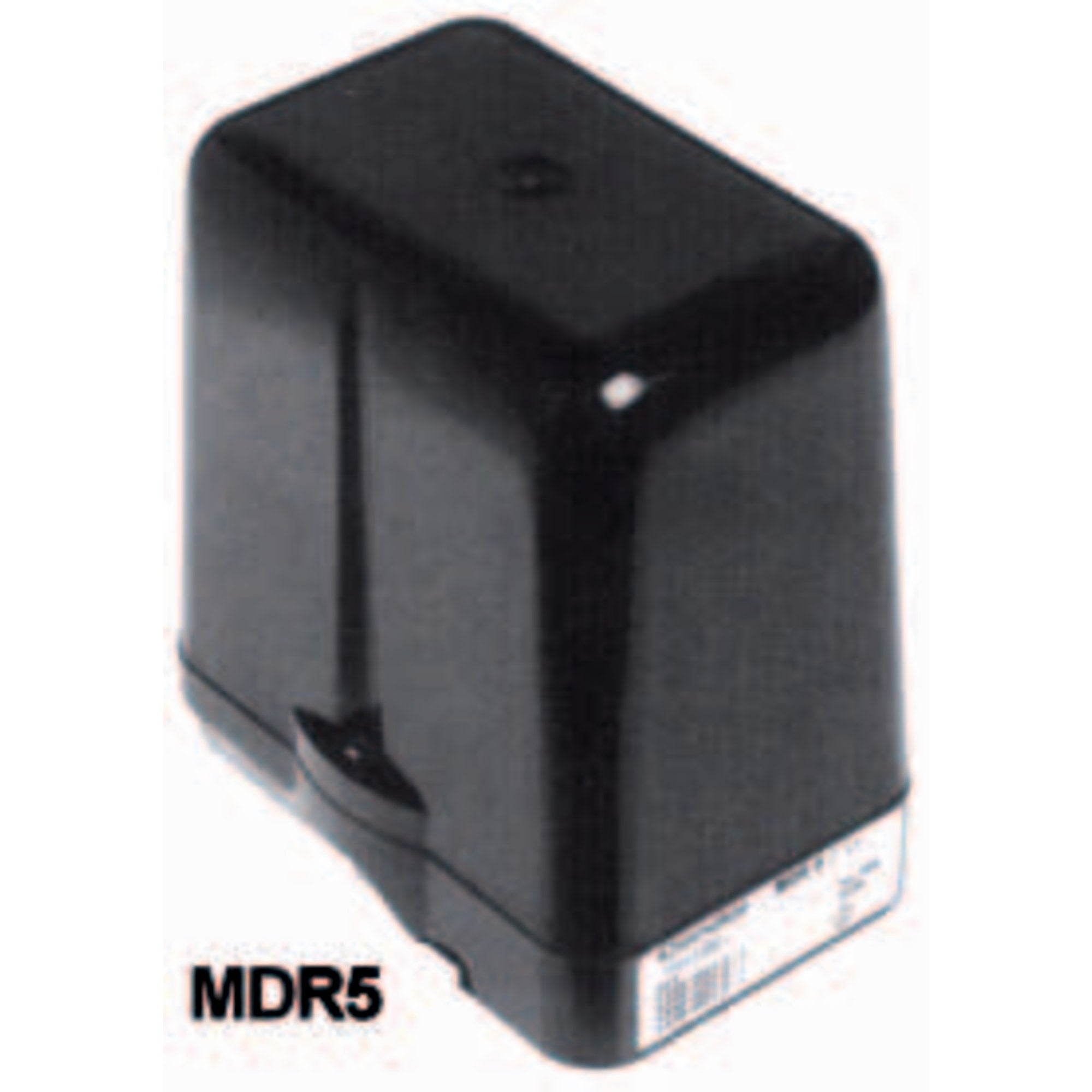

Condor MDR 5 - Betrouwbare drukschakelaar tot 5 bar

Waarom dit product?

  • 3-polige uitvoering: Geschikt voor driepolige motoraansluitingen en schakelkasten in professionele pompsystemen
  • Max. 5 bar schakeldruk: Dekt de drukbehoeften van de meeste pompsystemen in tuin, woning en lichte bedrijfsomgevingen
  • Instelbare drempelwaarden: Pas de in- en uitschakeldruk eenvoudig aan de specifieke eisen van uw installatie aan
  • Condor kwaliteit: Decennialang bewezen betrouwbaarheid in zowel professionele als particuliere pomptoepassingen
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Condor Drukschakelaar MDR 5 - 3-polig - Max. 5 bar

€112,35

Beschrijving

Stabiele waterdruk begint met de juiste schakelaar

Een goed pompsysteem staat of valt met de aansturing. Zonder betrouwbare drukschakelaar weet een pomp niet wanneer hij moet starten of stoppen, met als gevolg onnodige slijtage, drukwisselingen of schade aan de installatie. De Condor MDR 5 is een 3-polige drukschakelaar die automatisch de pomp in- en uitschakelt op basis van de waterdruk in het systeem. Met een maximale schakeldruk van 5 bar is hij geschikt voor een breed scala aan toepassingen in tuin, woning en lichte bedrijfsomgevingen. Combineer de MDR 5 met een drukvaatje voor een optimaal en storingsarm schakelpatroon.

Over de Condor MDR 5 drukschakelaar

De MDR 5 is afkomstig uit de vaste productiereeks van Condor, een Duits merk dat al decennialang drukschakelaars levert aan installateurs, fabrikanten en particuliere gebruikers wereldwijd. De MDR-serie is de meest verkochte lijn binnen het assortiment van Condor, wat op zichzelf al een teken is van de bewezen betrouwbaarheid. De schakelaar werkt op mechanische basis: twee veren bepalen de in- en uitschakeldruk. Via de aanpasbare veren kunt u de gewenste drempelwaarden instellen zonder speciale gereedschappen. De behuizing is compact en stevig uitgevoerd, wat de schakelaar ook geschikt maakt voor gebruik in ruimtes waar weinig plek beschikbaar is.

Technische gegevens en aansluitingen

De MDR 5 is uitgevoerd als 3-polige schakelaar, wat wil zeggen dat hij drie schakelbare fasen heeft. Dit maakt hem geschikt voor driepolige aansluiting, zoals bij een 3-fasige pomp of in een 3-fasige schakelkast. De maximale druk bedraagt 5 bar. De wateraansluiting heeft een standaard draadmaat waarmee de schakelaar eenvoudig te monteren is op een T-stuk in de persleiding of op een drukvaatje. De elektrische aansluitruimte biedt voldoende ruimte voor de benodigde bedrading en maakt een overzichtelijke bekabeling mogelijk.

Hoe werkt de automatische drukregeling?

Wanneer de waterdruk in het systeem daalt onder de ingestelde minimumdruk, sluit de schakelaar en start de pomp. Zodra de druk oploopt tot het ingestelde maximum, opent de schakelaar en stopt de pomp. Dit cyclische proces herhaalt zich automatisch, zonder tussenkomst van de gebruiker. In onze ervaring is de Condor MDR 5 bijzonder geschikt voor gebruik samen met een drukvaatje: die combinatie zorgt voor een rustiger schakelpatroon en minder korte aan-uitcycli, wat de levensduur van de pomp aanzienlijk ten goede komt.

Instellen en monteren van de MDR 5

De MDR 5 wordt geleverd met een fabrieksinstelling voor de in- en uitschakeldruk. U kunt deze waarden aanpassen via de twee instelschroeven onder het deksel van de behuizing. De grotere veer regelt het basisdrukpunt (het inschakelpunt), de kleinere veer regelt het drukverschil: het verschil tussen in- en uitschakelpunt. Voor een correcte werking is het van belang dat de schakelaar waterpas wordt gemonteerd en dat er geen condenswater in de behuizing kan komen. Professionele installatie door een erkend elektricien is wettelijk verplicht voor driepolige elektrische installaties.

Let op: controleer uw pomp en installatie

Let op: de Condor MDR 5 is specifiek een 3-polige uitvoering en is niet geschikt voor enkelfasige (230V) pompinstallaties. Heeft u een gewone tuinpomp of huishoudelijke pomp op 230V, dan heeft u een 1-polige uitvoering nodig. Niet geschikt voor gebruik met agressieve vloeistoffen, oliehoudend water of corrosieve media. Controleer altijd of de maximale bedrijfsdruk van uw installatie binnen de 5 bar grens valt. Installatie buitenshuis is alleen toegestaan in een goed afgedichte en vorstvrije schakelkast. Bij twijfel over de juiste uitvoering: raadpleeg een erkend installateur.

Toepassing

Wanneer heeft u een drukschakelaar nodig?

In elk pompsysteem waarbij de waterdruk automatisch op peil moet worden gehouden, is een drukschakelaar onmisbaar. Dit geldt voor huishoudelijke drinkwaterinstallaties met een hydrofoor, irrigatiesystemen voor tuin of kas, en lichte industriele watertoevoersystemen. Zonder drukschakelaar zou de pomp continu draaien of zou u hem handmatig moeten bedienen. De Condor MDR 5 neemt die taak volledig over: hij bewaakt de druk en schakelt de pomp op het juiste moment in en uit, zodat u altijd de benodigde waterdruk heeft zonder dat u er naar om hoeft te kijken.

Toepassingsscenario's voor de MDR 5

De MDR 5 wordt het meest toegepast in combinatie met een drukvaatje en een meerfasige centrifugaalpomp in huishoudelijke of semiprofessionele installaties. Denk aan een pompsysteem voor een woning die niet is aangesloten op het openbare waternet, een irrigatiesysteem voor een boerderij of kas, of een watertoevoer voor een bedrijfspand. Ook bij het oppompen van water uit een put of regenwaterreservoir is de MDR 5 een veelgebruikte keuze. De 3-polige uitvoering maakt hem geschikt voor systemen met driepolige motoren, die doorgaans worden ingezet bij hogere vermogens en grotere pompinstallaties.

Installatietips voor een correcte montage

Monteer de drukschakelaar altijd op de persleiding of op het drukvaatje, nooit op de zuigleiding. De wateraansluiting is een standaard binnendraad: gebruik teflon-tape of hennepdraad met pasta voor een waterdichte verbinding. Sluit de elektrische aansluitingen aan volgens het meegeleverde aansluitschema en zorg voor een goede aarding. Stel de schakeldruk in na installatie, met de pomp in bedrijf. Begin met de fabrieksinstelling en pas aan op basis van de werkelijke druk in uw systeem. Laat de definitieve elektrische aansluiting altijd uitvoeren door een erkend elektricien.

Onderhoud en storingspreventie

De Condor MDR 5 vereist weinig onderhoud. Controleer de schakelaar jaarlijks op kalkafzetting op het membraan en de drukopening, zeker in gebieden met hard water. Verwijder kalkaanslag voorzichtig met een kalkonthardend middel: gebruik nooit scherp gereedschap dat het membraan kan beschadigen. Controleer ook de klemverbindingen op oxidatie en herstel deze indien nodig. Een goed onderhouden drukschakelaar gaat gemiddeld vele jaren mee. Tip van de specialist: combineer de MDR 5 altijd met een drukvaatje van voldoende volume om het aantal schakelingen per uur te beperken en zo de slijtage van zowel de schakelaar als de pomp te verminderen.

Positie van de drukschakelaar in het systeem

De drukschakelaar wordt aangebracht op de persleiding, tussen de pomp en het punt van waterafname. In een systeem met drukvaatje plaatst u de schakelaar bij voorkeur op het drukvaatje zelf, via de daarvoor bestemde aansluiting. Zo meet de schakelaar de werkelijke systeemdruk en reageert hij niet op tijdelijke drukpieken direct na de pomp. De elektrische aansluitingen lopen via de schakelaar naar de motorbesturing of rechtstreeks naar de aansluitklem van de pomp. Zorg dat er tussen de schakelaar en de pomp geen terugslagklep zit die de schakelaar van het systeem afsluit, want dit zou de meting verstoren en de schakelaar op termijn beschadigen.

Specificaties
Specificaties van Condor Drukschakelaar MDR 5 - 3-polig - Max. 5 bar
Productnaam Condor Drukschakelaar MDR 5 - 3-polig - Max. 5 bar
Merk Condor
Producttype Elektro
SKU / Artikelnummer RB150
EAN / GTIN 8717605033105
Technische specificaties
Maximale druk 5 bar
Aantal polen 3-polig
Volume 1 dm³
