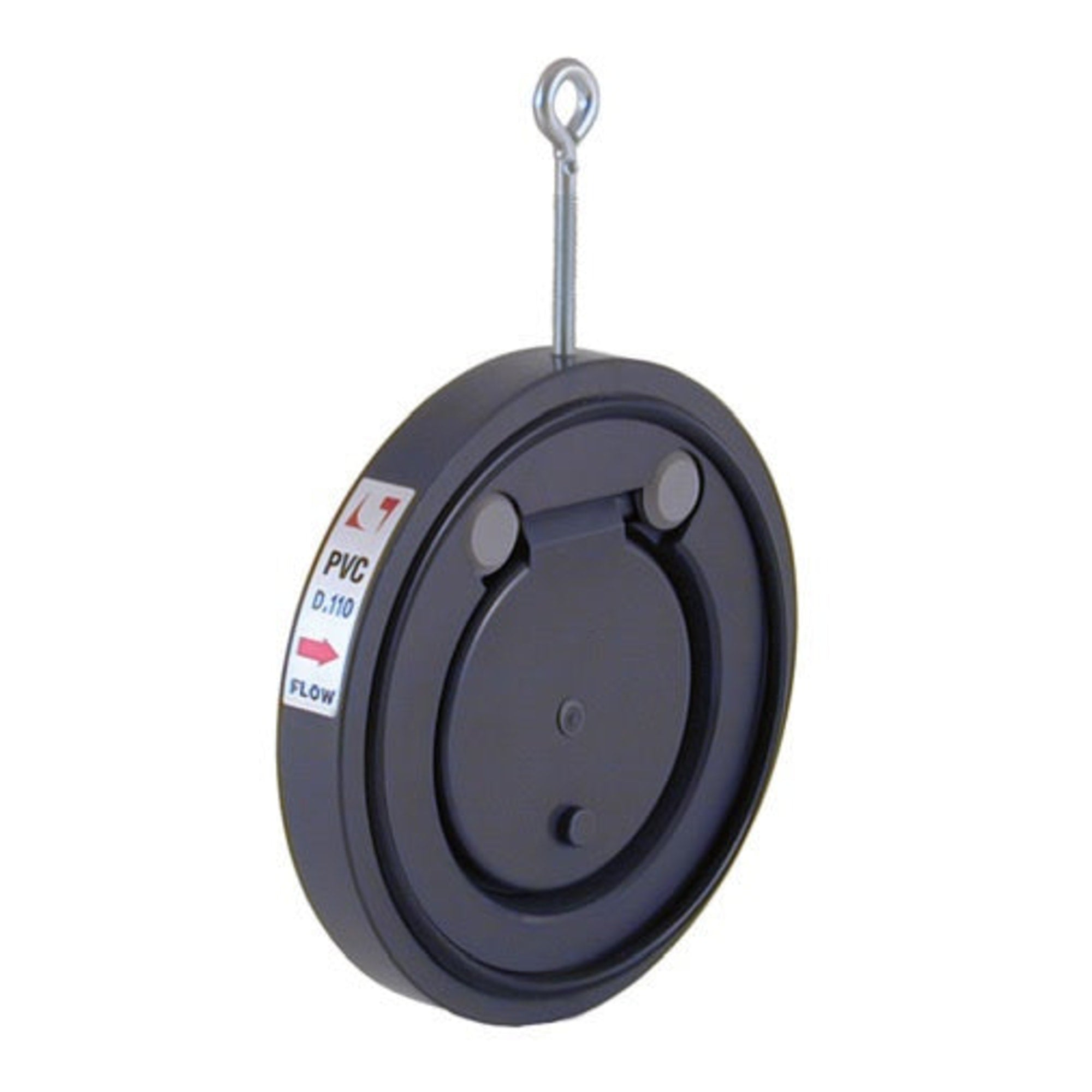

Cepex PVC-U swing terugslagklep, familiebeeld bij 160 mm PN6
Cepex swing terugslagklep familiebeeld met flowpijl

Cepex PVC-U swing terugslagklep 160 mm PN6 Waferklep voor flensmontage

€115,25 Inclusief BTW
Eind juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Cepex 160 mm swing terugslagklep voor flensmontage

Waarom dit product?

  • Cepex 8988: merk en EAN bevestigd door SIBO
  • 160 mm PN6: D160, DN150 en PN6 in Cepex datasheet
  • Wafer body: voor montage tussen standaard flenzen
  • Montagecontrole: richting, afstand en uitlijning checken
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Cepex PVC-U swing terugslagklep 160 mm PN6 - Waferklep voor flensmontage

€115,25

Beschrijving

Terugstroombeveiliging voor 160 mm flensleiding

Bij grote PVC-leidingen wil je voorkomen dat water na pompstilstand ongewenst terug de verkeerde kant op loopt. Deze Cepex PVC-U swing terugslagklep 160 mm PN6 is de waferuitvoering voor montage tussen flenzen. SIBO koppelt artikelnummer 8988 aan Cepex, EAN 8435099211907 en een 160 mm PN6 terugslagklep.

Wat bevestigt de brondata?

De SIBO productpagina bevestigt artikelnummer 8988, EAN 8435099211907 en merk Cepex. De Cepex datasheet koppelt D160, DN150 en PN6 aan code 08988. De Cepex swing-check documentatie bevestigt een PVC-U body, PVC-U klepblad, PP cap en EPDM/FPM O-ringen. Daarmee is dit geen gewone lijmsok, geen veerterugslagklep en geen kogelkraan, maar een swing terugslagklep voor flensmontage.

Wanneer kies je deze waferklep?

Kies dit artikel als je in 160 mm leidingwerk een compacte terugslagklep tussen flenzen nodig hebt. Cepex beschrijft dat de wafer body tussen standaard flenzen wordt geplaatst en dat geen extra pakkingen nodig zijn. De klep is bedoeld voor verticale of horizontale leidingen, mits de stromingsrichting volgens de pijl op het klephuis wordt aangehouden. Bij horizontale montage hoort het scharnier boven te zitten.

Tip van de specialist: check pompafstand en uitlijning

Tip van de specialist: plan deze klep niet strak tegen de pompuitgang. Cepex schrijft voor om de klep niet dichter dan 5 x D vanaf de pompuitgang te plaatsen. Gebruik flenzen en PN10 buis, lijn de stub flanges netjes uit en gebruik de centreerschroef om de klep centraal tussen de flenzen te zetten. Wat we vaak zien bij klanten is dat een terugslagklep pas problemen geeft als hij onder spanning of scheef tussen de flenzen zit.

Niet geschikt voor

Niet geschikt als je een lijmverbinding, schroefdraadverbinding, veerterugslagklep, kogelkraan, schuifkraan of gewone 160 mm verbindingsmof zoekt. Ook niet kiezen als je een complete 160 mm uitvoering met montageset of losse flenzen nodig hebt: de Cepex tabel koppelt die variant aan code 23317, niet aan SKU 8988. Let ook op bij PN16 leidingwerk, want Cepex waarschuwt dat gebruik met PN16 pipe de klep kan beschadigen.

Controlepunten: merk Cepex, SIBO artikelnummer 8988, Cepex code 08988, EAN 8435099211907, diameter 160 mm, DN150, PN6, flensmontage en leverancierlevertijd 15 werkdagen. De productfoto is een officieel familiebeeld en toont zichtbaar een D.110 label; de maat 160 mm is daarom bevestigd via SIBO en Cepex datasheet, niet via de foto.

Passende onderdelen en vervolgstappen

Voor 160 mm leidingwerk kunnen een PVC schuifmof 160 mm, VDL buisklem 160 mm, flexibele rubber bocht 90 graden 160 mm, flexibele rubber eindkap 160 mm en schuifkraan 160 mm relevant zijn. Bekijk ook de collecties PVC hulpstukken, PVC, slangen en fittingen, PVC buizen en vijveraanleg.

Toepassing

Situatieschets

Gebruik SKU 8988 wanneer je in een 160 mm PVC leidingtraject een Cepex swing terugslagklep met PN6 drukklasse en flensmontage nodig hebt.

Toepassingsscenario's

Passend bij grote pomp-, filter- of leidingtrajecten waar terugstroombeperking nodig is. Niet bedoeld als lijmsok, schroefkoppeling, veerterugslagklep of complete montageset met flenzen.

Installatie in de praktijk

Plaats de wafer body tussen flenzen, volg de flowpijl op het klephuis, houd bij horizontale montage het scharnier boven en lijn de stub flanges goed uit.

Onderhoud en controle

Houd de klep bereikbaar voor inspectie. Vuil, scheefstand of spanning tussen de flenzen kan de vrije beweging van de flap belemmeren.

Waar past dit in je systeem

Deze terugslagklep hoort in het vaste 160 mm PVC leidingdeel bij installaties waar de stromingsrichting belangrijk is en retourstroming beperkt moet worden.

Specificaties
Specificaties van Cepex PVC-U swing terugslagklep 160 mm PN6 - Waferklep voor flensmontage
Productnaam Cepex PVC-U swing terugslagklep 160 mm PN6 - Waferklep voor flensmontage
Merk Cepex
Producttype PVC Hulpstuk
SKU / Artikelnummer 8988
EAN / GTIN 8435099211907
Technische specificaties
Merk Cepex
SKU 8988
SIBO artikelnummer 8988
Cepex code 08988
EAN/GTIN 8435099211907
Type product Swing terugslagklep
Diameter 160 mm
DN-maat DN150
Drukklasse PN6 bij 20 graden Celsius watertemperatuur
Materiaal body PVC-U
Materiaal klepblad PVC-U
Materiaal cap PP
O-ringen EPDM/FPM
Aansluiting Flensmontage, wafer body tussen standaard flenzen
Montageset bronstatus SKU 8988 is de basisklep; D160 met mounting kit is Cepex code 23317
Installatie volgens Cepex Installeren met flenzen en PN10 buis
Afstand vanaf pompuitgang Niet dichter dan 5 x D volgens Cepex
Montagepositie Verticaal of horizontaal; bij horizontaal scharnier boven
Stromingsrichting Volgens pijl op het klephuis
Afbeelding bronstatus Officieel familiebeeld, zichtbaar D110 label; maat 160 mm komt uit SIBO en Cepex datasheet
Levertijd leverancier 15 werkdagen
Handleiding

Handleiding van Cepex

Download PDF
Onderdelen
Onderdelenlijst
