Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10

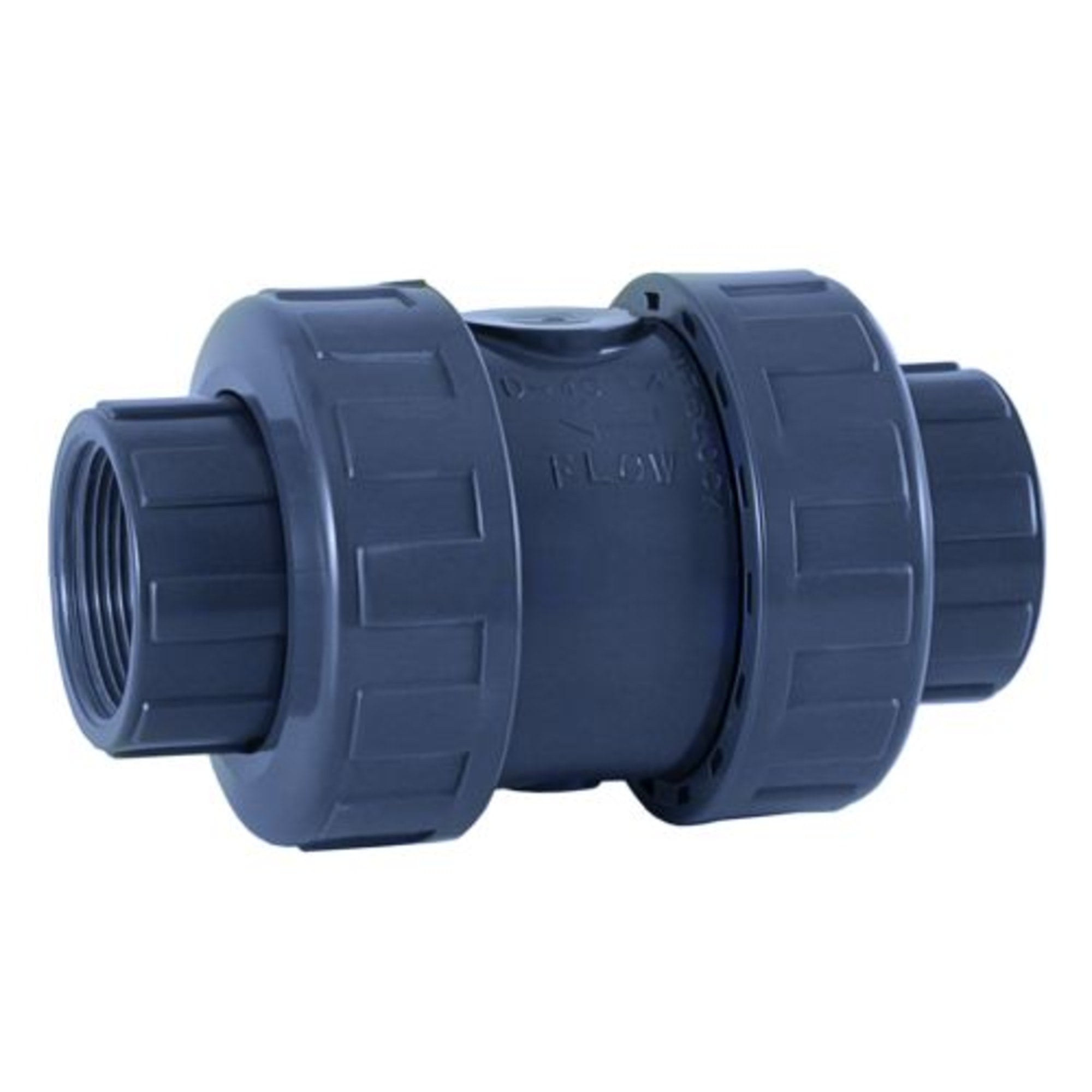

Cepex Spring Series terugslagklep met binnendraad productbeeld

Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 BSP draad DN100

€364,99 Inclusief BTW
Adviesprijs: €401,70
Medio juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Cepex 4 inch veer-terugslagklep met BSP binnendraad

Waarom dit product?

  • Cepex 37077: SKU, merk en EAN bevestigd door SIBO
  • 4 inch DN100: maat en referentie bevestigd in Cepex datasheet
  • BSP binnendraad: threaded variant uit de Spring Series
  • PN10: drukklasse voor 4 inch DN100 volgens Cepex
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN100

€364,99

Beschrijving

Terugstroomcontrole met 4 inch BSP binnendraad

Een grote draadverbinding vraagt om een terugslagklep die je niet per ongeluk verwisselt met een lijmmof of flensuitvoering. Deze Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 is de draaduitvoering uit de Cepex Spring Series. SIBO koppelt artikelnummer 37077 aan Cepex, EAN 8435099269618 en een PVC terugslagklep met 4 inch binnendraad. De Cepex datasheet koppelt code 37077 aan 4 inch, DN100, PN10 en referentie 05 67 711.

Wat bevestigt de brondata?

De Cepex datasheet beschrijft dit als een spring check valve met PVC-U body, BSP female thread en EPDM O-ringen. De onderdelenlijst noemt onder meer een PVC-U body, PVC-U cone, PVC-U union nuts, PVC-U end connectors, een PVC-U seal-carrier en een veer van Stainless Steel AISI 302 met PTFE-coating. Voor de grotere maten, waaronder 4 inch DN100, vermeldt Cepex PN10 bij 20 graden Celsius.

Wanneer kies je deze draaduitvoering?

Kies dit artikel wanneer je een 4 inch BSP binnendraad terugslagklep nodig hebt in een groot PVC-leidingtraject. De veer helpt de klep sluiten wanneer de stroming wegvalt. Cepex vermeldt dat de Spring Series verticaal en horizontaal toegepast kan worden. Volg bij montage altijd de pijl op het klephuis en voorkom mechanische spanning op de draadverbinding.

Tip van de specialist: onderscheid 4 inch draad van 110 mm lijm

Tip van de specialist: 4 inch draad en 110 mm lijm worden in de praktijk vaak door elkaar gehaald, omdat ze in grote leidingtrajecten dicht bij elkaar voorkomen. Deze SKU is de 4 inch BSP binnendraadvariant, niet de 110 mm lijmmofvariant. Gebruik bij draadverbindingen passende afdichting volgens de installatie-aanbeveling en draai de verbinding gecontroleerd vast, zonder het PVC-huis te belasten.

Niet geschikt voor

Niet geschikt als je een 110 mm lijmmof, D110 DN100 lijmuitvoering, D110 DN80 uitvoering, kogelkraan, schuifkraan, flens- of waferklep zoekt. Ook niet kiezen als je specifiek de 110 mm lijmmofvariant nodig hebt: Cepex koppelt die uitvoering aan code 37076. De oude PIM-vendor Aquaforte is voor dit artikel verworpen, omdat SIBO en Cepex het product als Cepex bevestigen.

Controlepunten: SKU 37077, merk Cepex, EAN 8435099269618, 4 inch BSP binnendraad, DN100, PN10, EPDM O-ringen, referentie 05 67 711 en leverancierslevertijd 10 werkdagen. De bestaande productbeelden tonen de Cepex veer-terugslagklep met zichtbare binnendraadzijde; technische uitvoering en maat zijn bevestigd via SIBO en Cepex.

Passende onderdelen en vervolgstappen

Als je toch een lijmverbinding zoekt, bekijk dan de Cepex terugslagklep 110 mm lijmmof. Voor 4 inch of 110 mm leidingwerk kunnen een PVC knie 45 graden 4 inch binnendraad, PVC knie 90 graden 110 mm x 4 inch binnendraad, PVC knie 45 graden 110 mm x 4 inch binnendraad en flexibele eindkap 4 inch 110 mm relevant zijn. Bekijk ook de collecties PVC hulpstukken, PVC, slangen en fittingen, PVC buizen en vijveraanleg.

Toepassing

Situatieschets

Gebruik SKU 37077 wanneer je in een groot PVC leidingtraject een Cepex veer-terugslagklep met 4 inch BSP binnendraad en PN10 drukklasse nodig hebt.

Toepassingsscenario's

Passend bij pomp-, filter- en retourleidingen waar water na pompstop niet ongewenst moet teruglopen en waar de aansluiting als 4 inch BSP binnendraad is uitgevoerd.

Installatie in de praktijk

Controleer eerst 4 inch, DN100, PN10 en de flowpijl. Gebruik passende draadafdichting en voorkom dat de draadverbinding spanning op het PVC-huis zet.

Onderhoud en controle

Houd de klep bereikbaar voor inspectie. Vuil of mechanische spanning in de leiding kan de sluiting van een terugslagklep beperken.

Waar past dit in je systeem

Deze terugslagklep hoort in het vaste grote leidingdeel rond pomp, filter of retour waar de stromingsrichting gecontroleerd moet blijven en een 4 inch draadverbinding nodig is.

Specificaties
Specificaties van Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN100
Productnaam Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN100
Merk Cepex
Producttype PVC Hulpstuk
SKU / Artikelnummer 37077
EAN / GTIN 8435099269618
Technische specificaties
Merk Cepex
SKU 37077
SIBO artikelnummer 37077
Cepex referentie 05 67 711
Cepex code 37077
EAN/GTIN 8435099269618
Type product Veer-terugslagklep
Productserie Cepex PVC-U Check Valves - Spring Series
Draadmaat 4 inch BSP binnendraad
DN-maat DN100
Drukklasse PN10 bij 20 graden Celsius watertemperatuur
Aansluiting BSP female thread
Materiaal body PVC-U
Materiaal cone PVC-U
Materiaal union nut PVC-U
Materiaal end connector PVC-U
Materiaal seal-carrier PVC-U
Materiaal veer Stainless Steel AISI 302 met PTFE-coating
O-ringen EPDM
Montagepositie Verticaal of horizontaal volgens Cepex
Stromingsrichting Volgens pijl op het klephuis
Fabriekstest Cepex vermeldt 100 procent fabriekstest
Afmetingen bron L 61 mm, H 279 mm, E 179 mm volgens Cepex tabel
Verwarring voorkomen Geen 110 mm lijmmof code 37076, geen DN80 code 09029 en geen waferklep
Levertijd leverancier 10 werkdagen
