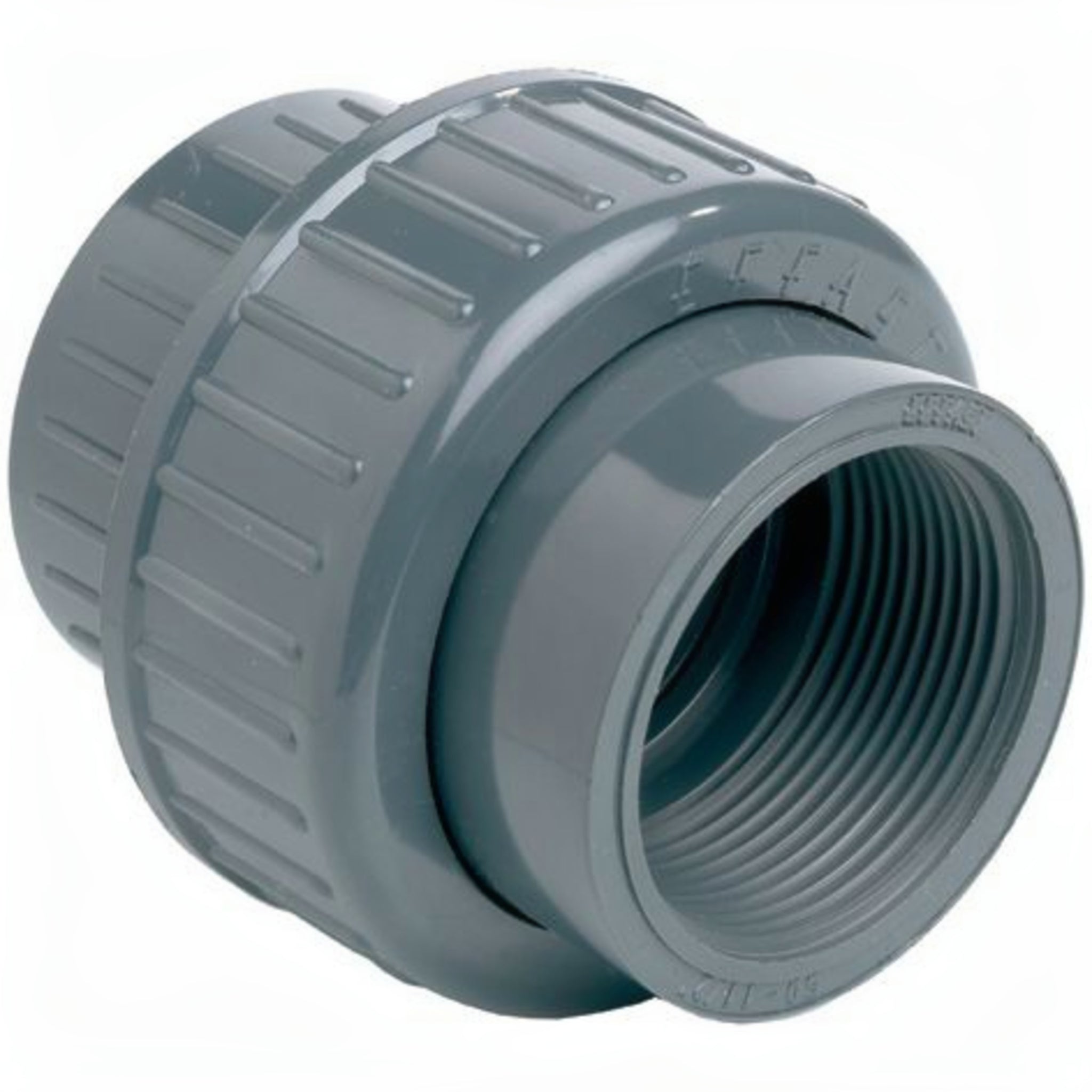

Effast PVC-U koppeling 1 1/2 inch binnendraad x binnendraad

Demontabele 1 1/2 inch koppeling voor draadverbindingen

De Effast AC445 is een PVC-U wartelkoppeling met Rp 1 1/2 inch binnendraad aan beide zijden. Je gebruikt deze F/F-koppeling om twee passende buitendraadaansluitingen in een drukleiding met elkaar te verbinden. De centrale wartel maakt het mogelijk om de leiding later op dit punt los te nemen zonder beide aangesloten delen mee te draaien. Een O-ring dicht de twee koppelingshelften onderling af. Effast specificeert deze familie als BSPP volgens ISO 228-1 en met nominale drukklasse PN16.

Wanneer kies je binnendraad x binnendraad?

Kies AC445 alleen wanneer beide aan te sluiten componenten een passende 1 1/2 inch buitendraad hebben en dezelfde BSPP-draadstandaard gebruiken. Een inchmaat is een nominale leidingmaat en mag niet rechtstreeks als gemeten diameter worden gelezen. Let op: deze koppeling heeft geen lijmmof en is niet geschikt om een kale metrische PVC-buis direct in te lijmen. Controleer voor bestellen beide aansluitingen, de draadstandaard, de beschikbare ruimte en de drukklasse van het complete leidingdeel. Zoek je een lijmverbinding of een verloop naar een andere maat, kies dan een ander PVC-hulpstuk.

Maatvoering vooraf vergelijken

Het officiele Effast-maatblad vermeldt voor de 1 1/2 inch uitvoering een minimale draadlengte L van 21,4 mm, Z maximaal 37,2 mm, maat H 80 mm en maat E 81 mm. Maat F is 2 1/4 inch. Het productgewicht in hetzelfde maatblad is 264 gram. Gebruik deze waarden samen met de tekening in de technische datasheet om de inbouwruimte te controleren. Meet niet alleen de vrije lengte in de leiding, maar houd ook rondom de geribbelde wartel voldoende ruimte over om de koppeling bij onderhoud vast te pakken en los te nemen.

Monteren zonder de O-ring te beschadigen

Maak het leidingdeel drukloos en schoon voordat je monteert. Controleer of de O-ring aanwezig, schoon, onbeschadigd en correct in zijn zitting geplaatst is. De O-ring sluit de demontabele koppeling intern af; de twee externe binnendraadverbindingen moeten worden gemonteerd met een afdichtingsmethode die past bij de buitendraad en de installatievoorschriften van het systeem. Voorkom scheef indraaien en forceer de kunststof draad niet. Voer na montage een gecontroleerde lektest uit voordat pomp, filter of andere apparatuur weer normaal in bedrijf gaat.

PN16 is een systeemwaarde met voorwaarden

Effast geeft voor deze PVC-U koppelfamilie een nominale drukklasse PN16 op en noemt EN ISO 1452, EN ISO 15493 en ISO 228-1. Dat betekent niet dat iedere opgebouwde leiding automatisch tot dezelfde grens gebruikt mag worden. De toelaatbare bedrijfsdruk wordt mede bepaald door temperatuur, medium, montage en het zwakste onderdeel in de installatie. Controleer daarom ook de waarden van buis, buitendraadstukken, kranen, pompaansluitingen en afdichtingsmateriaal. Gebruik de koppeling niet met een vloeistof die niet aantoonbaar compatibel is met PVC-U en de aanwezige O-ring.

Tip van de specialist: plan een bereikbaar servicepunt

Tip van de specialist: plaats een demontabele koppeling op een plek waar je later nog bij de wartel kunt, niet strak achter een wand, filtervat of pomp. Zo kun je een component verwijderen voor onderhoud zonder leidingwerk door te zagen. Je ontvangt 1 Effast koppeling met O-ring; PTFE-tape, afdichtingsmiddel, buitendraadstukken en gereedschap worden niet als meegeleverd geclaimd. Het exacte O-ringmateriaal is voor AC445 niet bevestigd. Bekijk voor andere maten onze PVC-hulpstukken en het assortiment Effast PVC.
