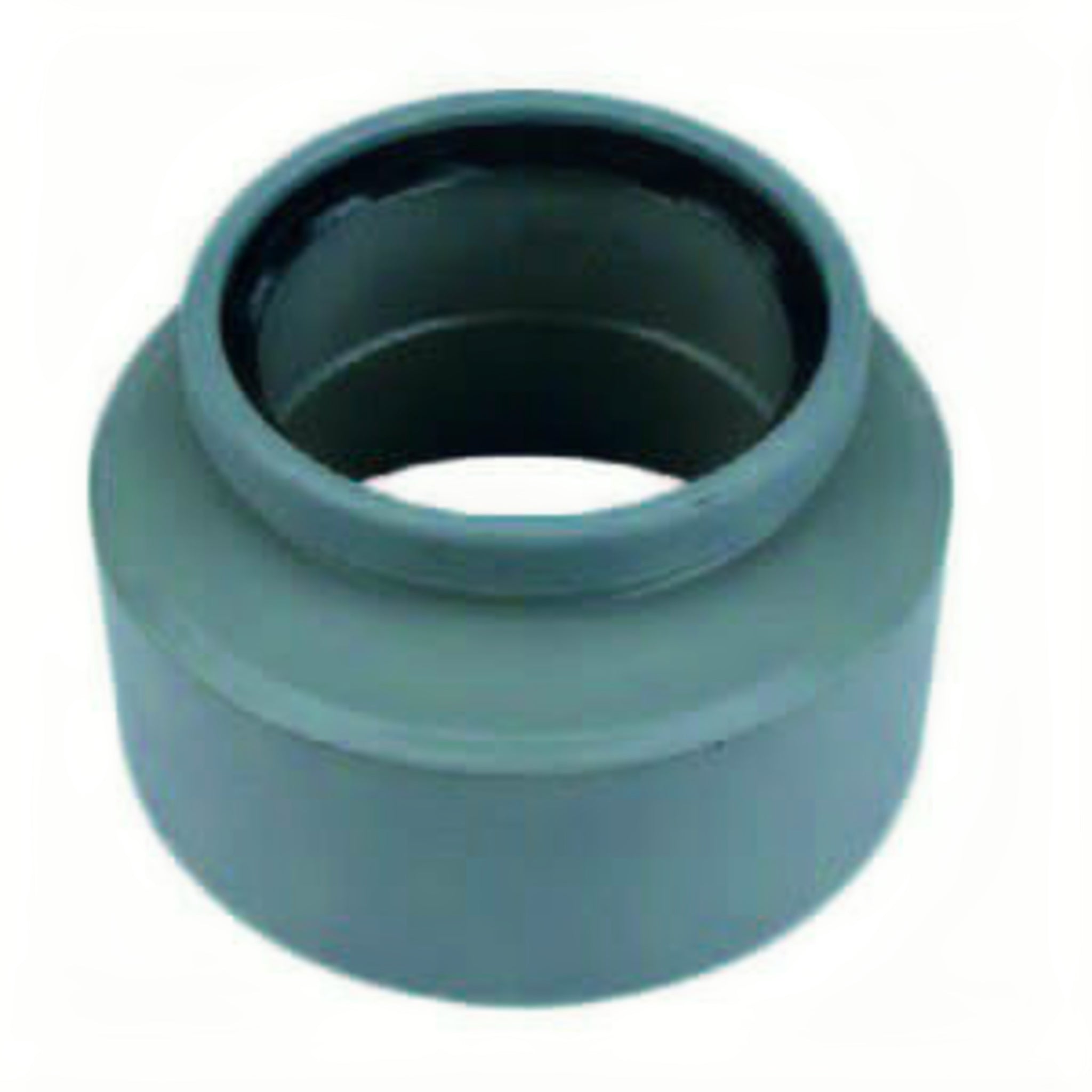

Wavin PVC inzetverloopstuk 200 x 125 mm SN4 schuifmof x spie

Excentrisch PVC inzetverloopstuk van 200 naar 125 mm

Dit Wavin PVC inzetverloopstuk is bedoeld om in grijs PVC-leidingwerk van DN 200 naar DN 125 te verlopen. Wavin vermeldt dit artikel als PVC M-La.Verloop Exc.GR 200x125 SN4 S/M met cataloguscode 1114320120. De fitting is excentrisch, recht van vorm en uitgevoerd met twee aansluitingen.

Waar gebruik je dit verloopstuk voor?

Gebruik dit onderdeel wanneer een 200 mm traject moet overgaan naar 125 mm en de aansluiting vraagt om een schuifmof aan de ene zijde en een verjongd spie- of insteekeind aan de andere zijde. Controleer daarbij altijd de richting: Wavin noemt aansluiting 1 een schuifmof en aansluiting 2 een verjongd spie/insteek eind.

Wat bevestigt Wavin over deze fitting?

Wavin bevestigt cataloguscode 1114320120, SAP nummer 3001468, ETIM EC003024, ringstijfheidsklasse SN4, KOMO-keuring, excentrische uitvoering en grijze kleur. Aansluiting 1 heeft nominale binnendiameter DN 200, aansluiting 2 heeft nominale binnendiameter DN 125. Het materiaal van beide aansluitingen is polyvinylchloride met kwaliteitsklasse PVC-U.

Tip van de specialist: controleer de richting voor montage

Tip van de specialist: leg het verloopstuk eerst droog in de leidinglijn en controleer de 200 mm zijde, de 125 mm zijde en de hoogte van het excentrische verloop. Bij grote PVC-maten is achteraf corrigeren lastig. Reinig de contactvlakken en monteer pas als de richting en steun van de leiding kloppen.

Retourpreventie: niet verwarren met een concentrisch verloop

Let op: dit is een excentrisch Wavin SN4 verloopstuk, geen concentrisch verloop en geen drukleidingfitting. Wavin vermeldt een maximale werkdruk van 0.5 bar bij 20 graden Celsius. Kies dit artikel alleen wanneer de maatvoering 200 x 125 mm en de combinatie schuifmof x verjongd spie/insteek eind past bij je leidingwerk.

Passende lijm, reiniger en PVC-hulpstukken

Voor de montage van groot PVC-leidingwerk gebruik je passende reiniger en lijm volgens de instructies van het systeem. Bekijk ook Griffon T-88 PVC lijm 1000 ml, Tangit reiniger voor hard PVC en de collectie PVC hulpstukken.
