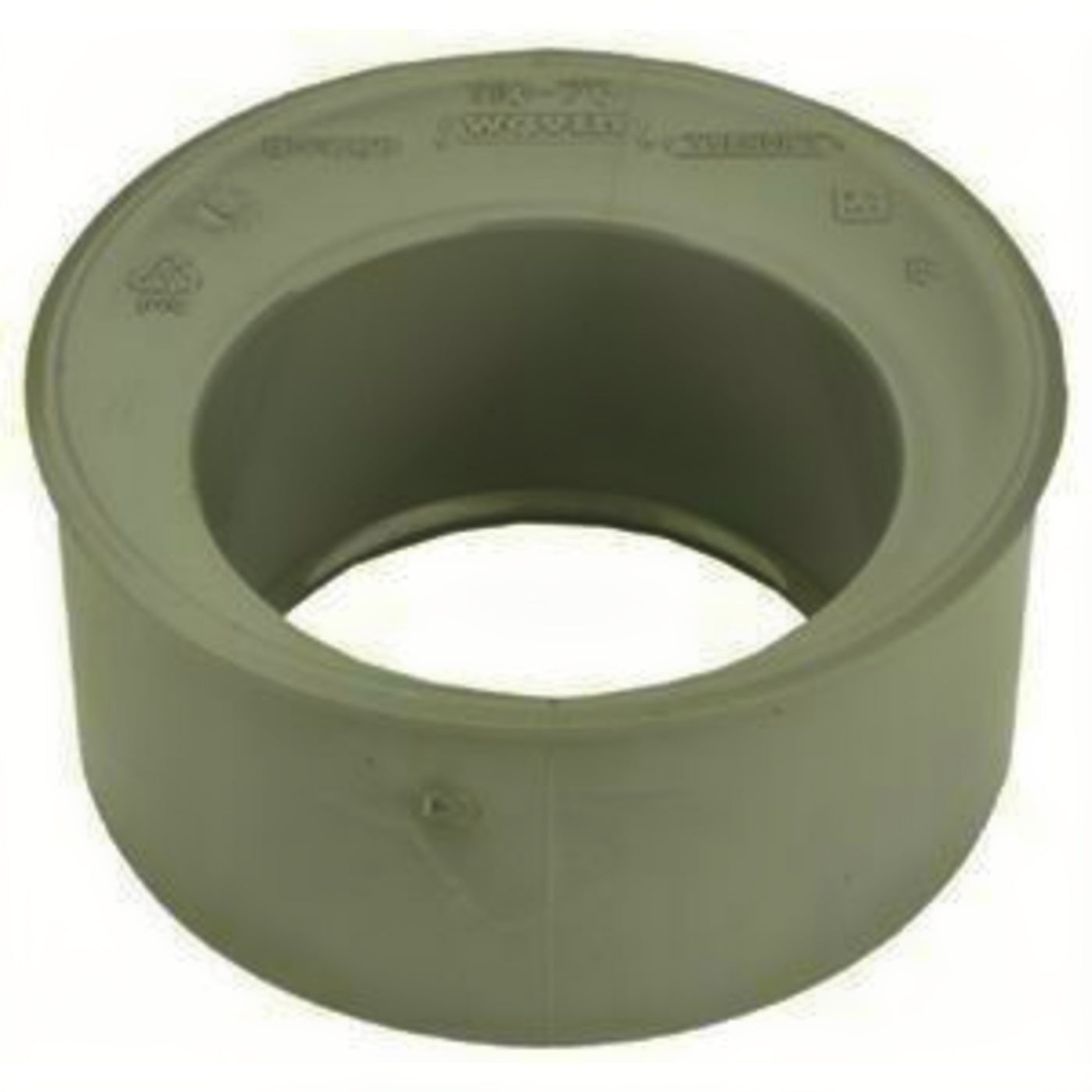

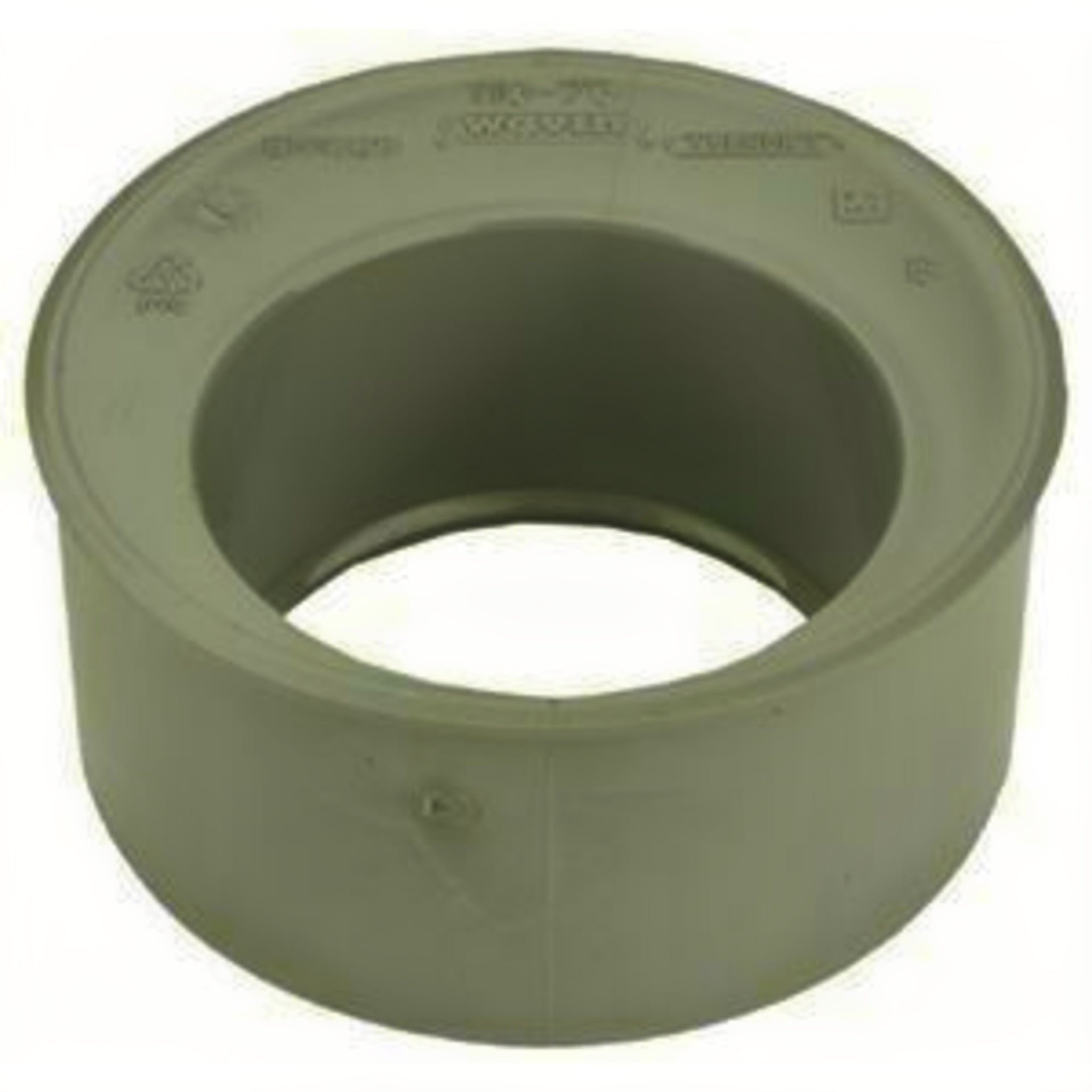

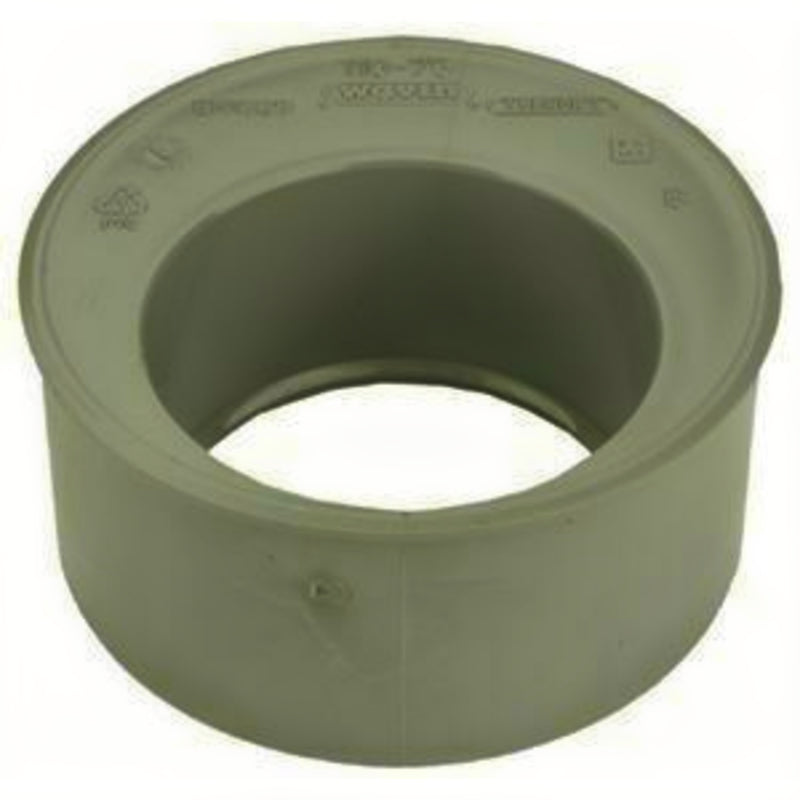

Wavin Wadal PVC inzetverloop 110 x 90 mm grijs

Wavin Wadal PVC inzetverloop 110 x 90 mm lijmeind x lijmmof

€5,49 Inclusief BTW
Eind juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Wavin Wadal PVC inzetverloop 110 x 90 mm

Waarom dit product?

  • Maatvoering: 110 x 90 mm volgens Wavin
  • Aansluiting: lijmeind x lijmmof
  • Uitvoering: excentrisch, recht en 1-delig
  • Materiaal: PVC-U met KOMO-keuring volgens bron
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Wavin Wadal PVC inzetverloop 110 x 90 mm - lijmeind x lijmmof

€5,49

Beschrijving

Excentrisch PVC-U inzetverloop voor 110 naar 90 mm

Dit Wavin Wadal inzetverloop is bedoeld voor grijs PVC-leidingwerk waarin je van een grotere naar een kleinere aansluiting gaat. Wavin vermeldt dit artikel als Wadal PVC L-Inzetverloop GR 110x90 met cataloguscode 3104211090. De bron bevestigt een excentrische, rechte en 1-delige fitting met lijmeind x lijmmof.

Welke aansluiting heeft dit verloopstuk?

Aansluiting 1 is volgens Wavin een lijmeind met uitwendige buisdiameter 110 mm. Aansluiting 2 is een lijmmof met uitwendige buisdiameter 90 mm. Wavin specificeert verbinding 2 als DN 80, daarom is vooral de combinatie 110 mm, 90 mm en lijmeind x lijmmof belangrijk bij je maatcontrole.

Waarom de excentrische uitvoering belangrijk is

Een excentrisch verloop houdt de hartlijn niet gelijk zoals een concentrisch verloop dat doet. Controleer daarom voor montage hoe de offset in je leidinglijn uitkomt. Dat voorkomt dat de kleinere zijde verkeerd uitlijnt of dat de fitting onder spanning wordt geplaatst.

Tip van de specialist: pas eerst droog

Tip van de specialist: leg het inzetverloop eerst los bij de bestaande buizen en controleer drie punten tegelijk: de 110 mm zijde, de 90 mm lijmmof en de excentrische richting. Reinig de lijmvlakken pas daarna en monteer volgens de instructies van het gebruikte PVC-systeem.

Goed om te weten voor je bestelt

Wavin bevestigt PVC-U, grijze kleur, KOMO-keuring en een verpakking per doos van 15 stuks. Dit is geen drukleidingfitting: de Wavin-specificatie noemt een maximale werkdruk van 0 bar bij 20 graden Celsius. Het is ook geen manchetverbinding en geen SN4-verloopstuk.

Andere PVC-verlopen bekijken

Zoek je een kleinere Wadal-maat, bekijk dan Wavin Wadal PVC inzetverloop 90 x 75 mm. Voor een grotere Wadal-overgang is er Wavin Wadal PVC inzetverloop 125 x 50 mm. Meer opties vind je bij PVC hulpstukken en PVC, slangen en fittingen.

Toepassing

Situatieschets

Gebruik dit inzetverloop wanneer een grijs PVC-traject van 110 naar 90 mm moet verlopen en de aansluiting lijmeind x lijmmof gevraagd wordt.

Toepassingsscenario

Passend voor PVC-afvoer- en vrijvervalgericht leidingwerk rond vijveraanleg waar een excentrische Wadal-overgang nodig is. Niet kiezen voor drukleiding, manchetmontage of een concentrische overgang.

Installatie in de praktijk

Pas de fitting droog, controleer de excentrische richting en markeer de lijmpositie voordat je de verbinding definitief maakt.

Onderhoud en levensduur

Controleer na montage of het verloop spanningsvrij zit en of beide aansluitingen voldoende ondersteund zijn. Er is geen bron gevonden voor een specifiek onderhoudsinterval voor dit losse hulpstuk.

Waar past dit in je systeem

Het onderdeel hoort in grijs Wavin Wadal PVC-U leidingwerk waar de bronmaat 110 x 90 mm en de combinatie lijmeind x lijmmof nodig zijn.

Specificaties
Specificaties van Wavin Wadal PVC inzetverloop 110 x 90 mm - lijmeind x lijmmof
Productnaam Wavin Wadal PVC inzetverloop 110 x 90 mm - lijmeind x lijmmof
Merk Wavin
Producttype PVC Hulpstuk
SKU / Artikelnummer FF598
EAN / GTIN 8717605022598
Technische specificaties
Merk Wavin
Serie Wadal
SKU FF598
EAN in PIM 8717605022598
EAN volgens Wavin 8712148012822
EAN bronstatus PIM barcode wijkt af van Wavin bron, barcode niet gewijzigd
Cataloguscode Wavin 3104211090
SAP nummer 3003235
Bronbenaming Wadal PVC L-Inzetverloop GR 110x90
ETIM classificatie EC003024, fitting met 2 aansluitingen
Type product PVC inzetverloopstuk / excentrisch verloop
Uitvoering 1-delig volgens Wavin
Vorm Recht volgens Wavin
Verlopend Ja volgens Wavin
Excentrisch Ja volgens Wavin
Aansluiting 1 Lijmeind
Aansluiting 2 Lijmmof
Nominale binnendiameter aansluiting 1 DN 110 volgens Wavin
Nominale binnendiameter verbinding 2 DN 80 volgens Wavin
Diameter 110 x 90 mm volgens Wavin productnaam
Uitwendige buisdiameter aansluiting 1 110 mm volgens Wavin
Uitwendige buisdiameter aansluiting 2 90 mm volgens Wavin
Materiaal aansluiting 1 Polyvinylchloride (PVC) volgens Wavin
Materiaal aansluiting 2 Polyvinylchloride (PVC) volgens Wavin
Kwaliteitsklasse aansluiting 1 PVC-U volgens Wavin
Kwaliteitsklasse aansluiting 2 PVC-U volgens Wavin
Hoofdkleur fitting Grijs
KOMO-keuring Ja volgens Wavin
KIWA-keuring Nee volgens Wavin
Ringstijfheidsklasse Overig volgens Wavin
SDR 0 volgens Wavin
Ombuighoek 0 graden volgens Wavin
Lengte bronveld 1 mm volgens Wavin ETIM veld
Lengte aansluiting 1 1 mm volgens Wavin
Lengte aansluiting 2 1 mm volgens Wavin
Werkende lengte aansluiting 1 0 mm volgens Wavin
Werkende lengte aansluiting 2 0 mm volgens Wavin
WD 1 1 mm volgens Wavin
WD 2 1 mm volgens Wavin
Verbindingstype Lijmeind x lijmmof
Maximale werkdruk bij 20 graden Celsius 0 bar volgens Wavin
Maximale werkdruk bij maximale mediumtemperatuur 0 bar volgens Wavin
Mediumtemperatuur continu 1 - 40 graden Celsius volgens Wavin
Met afdichtingsmateriaal Nee volgens Wavin
Met stootnok/rand Nee volgens Wavin
Trekvast Nee volgens Wavin
Systeemgebonden Ja volgens Wavin
Met thermische isolatie Nee volgens Wavin
Afgedopt Nee volgens Wavin
Met ontluchter Nee volgens Wavin
Met aftapper Nee volgens Wavin
With connection indicator Nee volgens Wavin
Oppervlakte aansluiting 1 Onbehandeld volgens Wavin
Oppervlakte aansluiting 2 Onbehandeld volgens Wavin
Contourcode aansluiting 1 Overig volgens Wavin
Contourcode aansluiting 2 Overig volgens Wavin
Druktrap klasse flens PN Overig volgens Wavin
Druktrap klasse flens ANSI Overig volgens Wavin
Druktrap klasse flens JIS Overig volgens Wavin
Druktrap klasse flens BS Overig volgens Wavin
LPCB keur Nee volgens Wavin
UL-keur Nee volgens Wavin
ULC keur Nee volgens Wavin
FM keur Nee volgens Wavin
VdS keur Nee volgens Wavin
Certificatie gas QA Nee volgens Wavin
Zeta-waarde 1.2 volgens Wavin
Bochtstraal 0 mm volgens Wavin
Sleutelwijdte 0 mm volgens Wavin
Sleutelwijdte wartel 0 mm volgens Wavin
Verpakking Wavin 1 doos 15 stuks, 1 pallet 960 stuks
Niet geschikt voor Drukleidingfitting, concentrisch verloop, manchetverbinding of SN4-verloopstuk
Meegeleverd Alleen Wavin Wadal PVC inzetverloop 110 x 90 mm
Niet meegeleverd Buis, PVC-lijm, reiniger en andere PVC-hulpstukken
Levertijd leverancier 15 werkdagen
