Bodemafvoer (Bottom Drain) Aanleggen: De Basis van een Schone Vijver

Vijvercentrum - Filtratie & Techniek
Geschreven en beoordeeld door Kees, vijver- en koispecialist van Vijvercentrum (bijgewerkt )
Bodemafvoer (Bottom Drain) Aanleggen: De Basis van een Schone Vijver

Een bodemafvoer - ook wel bottom drain genoemd - is het startpunt van elk goed filtersysteem voor een koivijver. Zonder bodemafvoer stapelt organisch afval zich op in de diepste hoeken van je vijver: visuitwerpselen, voedselresten en bladresten. Dat materiaal breekt af, produceert ammoniak en kan zelfs giftig zwavelwaterstofgas (H2S) vrijmaken. Met een correct aangelegde bodemafvoer verplaats je dat afval automatisch naar je filter, zonder dat een pomp het eerst fijnmaalt. Het resultaat: helderder water en gezondere vissen.

In het kort

Een bodemafvoer of bottom drain is het startpunt van elk goed koivijverfilter en voert organisch afval automatisch via een 110 mm PVC-buis naar je filter, zonder dat een pomp het eerst fijnmaalt. Het werkt op zwaartekracht: een gravity-fed opstelling haalt een filterefficientie van meer dan 90 procent, tegenover ongeveer 70 procent bij een pompgevoerd systeem. Voor het aantal drains gelden twee vuistregels: minimaal een bodemafvoer per 10 kubieke meter inhoud en een per 9 vierkante meter bodemoppervlak. Gebruik altijd de berekening die het hoogste aantal oplevert, en reken bij meer dan 1 kg vis per kubieke meter een extra drain mee. Plaats de afvoer op het diepste punt, voor koivijvers minimaal 1,5 tot 2 meter, en graaf de bodem conisch uit met een helling van 20 tot 30 graden zodat vuil vanzelf naar de drain glijdt. Combineer bij grotere vijvers met een skimmer.

Hoe een bodemafvoer werkt

Een bodemafvoer is een rond afvoerpunt dat je monteert op het diepste punt van je vijverbodem. Via een 110 mm PVC-buis stroomt water met daarin het vuil naar je filterkamer. Het systeem werkt op basis van zwaartekracht, ook wel een gravity-fed opstelling genoemd. Je filter staat iets lager dan de vijverwaterstand, waardoor het water vanzelf die kant op loopt. De pomp staat achter het filter en pompt schoon water terug naar de vijver.

Het verschil met een pompgevoerd systeem is groot. Wanneer een pomp direct uit de vijver zuigt, maalt die het organisch materiaal fijn. Die kleine deeltjes zijn veel moeilijker te filteren en verstoppen je biologische filtermedia. Bij een gravity-fed bodemafvoer blijft het vuil intact en zakt het onbeschadigd naar de voorfilter. In onze ervaring haalt een goed afgesteld gravity-systeem een filterefficiëntie van meer dan 90%, terwijl een pompgevoerd systeem rond de 70% blijft hangen.

Organisch afval heeft een dichtheid van 1,0 tot 1,2 g/cm³ - net iets zwaarder dan water. Daardoor zinkt het langzaam naar de bodem. Zonder de juiste afvoer hoopt het op en ontstaan er anaerobe zones zonder zuurstof, waar de pH kan zakken tot onder 6,5. Dat veroorzaakt directe stress bij je koi en is zichtbaar in de waterkwaliteit.

Hoeveel bodemafvoeren heb je nodig?

Een standaard 110 mm bodemafvoer verwerkt zo'n 10 m³ water per uur en reinigt effectief ongeveer 9 m² bodemoppervlak. Daar komen twee vuistregels uit:

  • Minimaal 1 bodemafvoer per 10 m³ vijverinhoud
  • Minimaal 1 bodemafvoer per 9 m² bodemoppervlak

Gebruik altijd de berekening die het hoogste aantal oplevert. Stel: je vijver heeft 30 m³ inhoud en een bodemoppervlak van 15 m². Op basis van volume heb je 3 drains nodig, op basis van oppervlak 2. Kies dan voor 3.

Bij een koivijver met een bezetting van meer dan 1 kg vis per m³ reken je altijd een extra drain mee. Koi produceren bij hogere temperaturen flink meer uitwerpselen en ammoniak. Hoe sneller dat afval bij het filter aankomt, hoe beter de nitrificerende bacteriën hun werk kunnen doen.

Combineer bodemafvoeren bij grotere vijvers met een skimmer. De skimmer vangt drijvend vuil aan het wateroppervlak op, de bodemafvoeren pakken alles wat zinkt. Samen zorgen ze voor een volledige watercirculatie van minimaal eenmaal per uur.

Bodemafvoer aanleggen: de stappen

De bodem op het juiste profiel graven

De bodemafvoer hoort op het absolute diepste punt van je vijver. Voor koivijvers is dat minimaal 1,5 tot 2 meter. Graaf de bodem conisch uit met een helling van 20 tot 30 graden richting dat diepste punt. Alle wanden lopen schuin af naar de drain toe, zodat vuil vanzelf die kant op glijdt.

Wat we regelmatig zien bij nieuw aangelegde vijvers: een vrijwel vlakke bodem met de drain ergens in het midden. Dat werkt niet goed. Zonder voldoende helling blijft slib halverwege liggen en ontstaan er dode hoeken. Het gevolg is anaerobe gisting, dalende pH en soms een rotte-eierenlucht vanuit de vijver - een duidelijk signaal dat H2S vrijkomt.

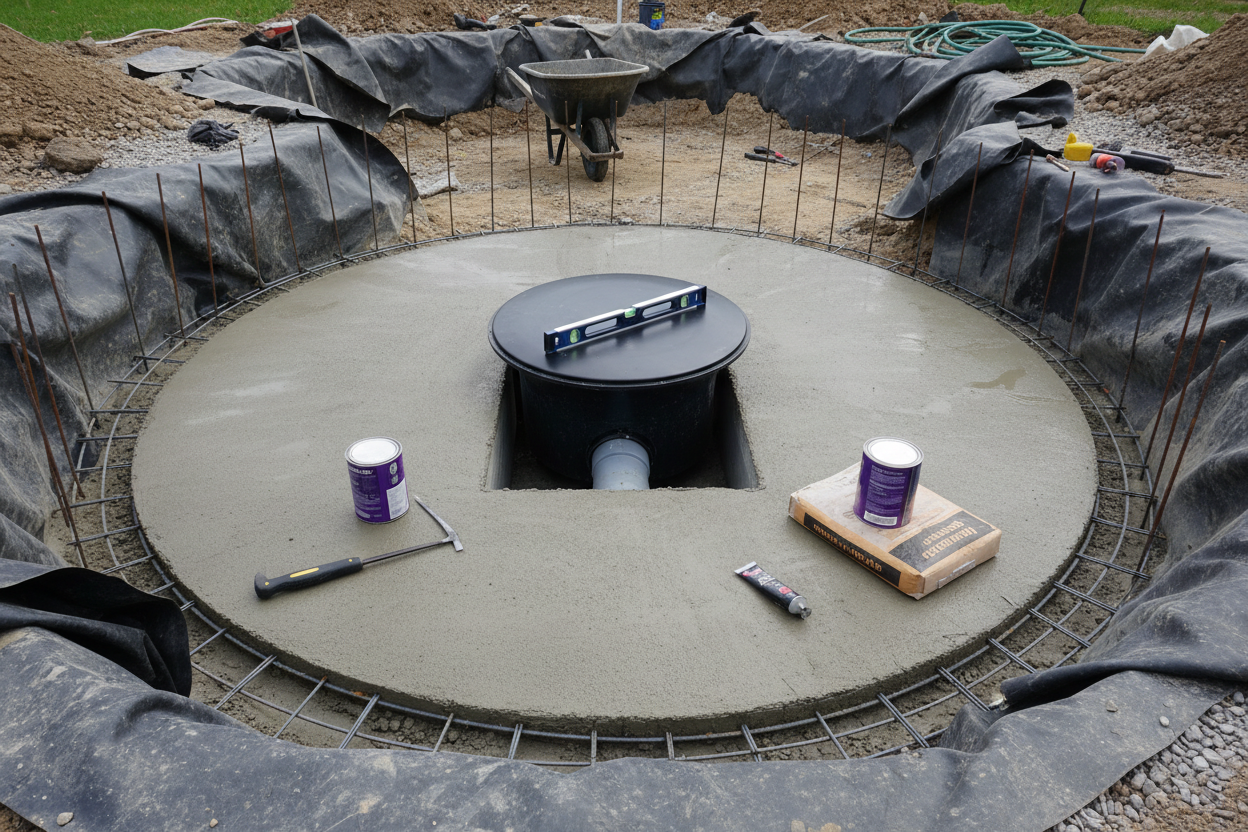

De drain monteren voor de bodemafwerking

Monteer de bodemafvoer voordat je de vijverbodem afwerkt met vijverfolie of beton. Zorg voor een degelijke afdichting tussen drain en folie. Een lekkage op dit punt is vrijwel onmogelijk te repareren als de vijver eenmaal gevuld is.

Sluit de drain aan op een 110 mm gladde PVC-buis richting je filterkamer. Houd daarbij rekening met het volgende:

  • Gebruik zo min mogelijk bochten - elke bocht vermindert de doorstroming
  • Leg de buis met licht afschot richting het filter (1 tot 2 cm per meter)
  • Houd de buislengte zo kort mogelijk
  • Gebruik geen geribde drainagebuizen, alleen gladde PVC

Aansluiten op het filtersysteem

De buis vanuit je bodemafvoer komt uit in de eerste kamer van je vijverfilter - meestal een bezinkkamer of vortex-voorfilter. Het grove vuil zakt hier uit het water. Daarna stroomt het water door biologische filtermedia, waar bacteriën ammoniak omzetten naar het minder schadelijke nitraat.

Zet de pomp altijd na het filter, nooit ervoor. Een pomp voor het filter maalt vuil fijn en verstopt je biologische media. De nitrificatie kan daardoor met 40 tot 60% dalen - een van de meest gemaakte en duurste fouten bij vijveraanleg.

Voeg ook beluchting toe aan je filtersysteem. Extra zuurstof versnelt de afbraak van organisch materiaal met 30 tot 50% en houdt de zuurstofconcentratie in het filterwater op peil. Streef naar minimaal 6 mg/L dissolved oxygen bij de bodem.

Onderhoud door het jaar

Lente en zomer: hogere biologische belasting

Bij watertemperaturen boven 15°C neemt het metabolisme van je koi sterk toe. Meer activiteit betekent meer uitwerpselen en meer ammoniak. Controleer in deze periode dagelijks of je drains goed doorstromen en houd je waterwaarden bij: ammoniak (NH4) onder 0,05 mg/L, nitriet (NO2) onder 0,1 mg/L.

Meet ook fosfaat (PO4). Bij waarden boven 0,1 mg/L in combinatie met voldoende zonlicht krijg je algenbloei. Draadalgen hopen zich op rond het deksel van de bodemafvoer en beperken de doorstroming. Gebruik waterverbeteraars om de waterkwaliteit te ondersteunen en algengroei af te remmen.

Herfst: bladval vraagt extra aandacht

In de herfst stijgt de organische belasting sterk door bladval. Leg een bladnet over de vijver om het ergste op te vangen. Wat toch in het water terechtkomt, zinkt naar de bodem en belast je drains zwaar. Controleer en leeg je voorfilter in deze periode dagelijks.

De herfst is elk jaar de periode waarin de meeste vijverproblemen ontstaan. Een wekelijkse gedeeltelijke waterverversing van 10 tot 20% helpt om nitraatwaarden onder de 20 mg/L te houden. Goede vijverpompen die constant doordraaien zijn in deze periode extra belangrijk voor de circulatie.

Winter: minder werk, maar blijf opletten

Onder 5°C daalt het metabolisme van koi tot ongeveer 10% van het zomerniveau. De biologische belasting is laag, maar je bodemafvoer werkt gewoon door en verwijdert resterende organische deeltjes. Isoleer de PVC-buizen bij vriestemperaturen. Bevriezing in een leiding kan de buis scheuren - een probleem dat lastig te repareren is zonder de vijver te legen. Schakel ook je UV-C unit uit bij langdurige vorst.

Verstopping herkennen en verhelpen

Een dalend waterniveau in de eerste filterkamer is het eerste signaal van een verstopping. De pomp zuigt sneller water weg dan er via de drain bijkomt. Andere tekenen zijn zichtbaar slib op de vijverbodem, troebeler water, of luchtbellen die opstijgen vanuit de bodem - een teken van anaerobe afbraak diep in het sediment.

Bij een lichte verstopping open en sluit je de schuifkraan een paar keer snel achter elkaar. De wisselende druk spoelt vaak al voldoende los. Bij een hardnekkige verstopping spoel je de leiding door met een tuinslang op hoge druk (5 tot 10 bar), van de filterkant ingebracht richting de drain. Plan een jaarlijkse inspectie in het vroege voorjaar, voordat de watertemperatuur stijgt en de biologische belasting toeneemt. Een uur werk in maart voorkomt maanden problemen in de zomer.

Een goed ontworpen bodemafvoer met de juiste helling, het juiste aantal drains en een pomp achter het filter vormt de basis van elk stabiel vijversysteem. Klop je dit eenmalig goed aan, dan heeft het systeem jarenlang weinig aandacht nodig - en houd je meer tijd over voor het echte werk: genieten van je koi.
