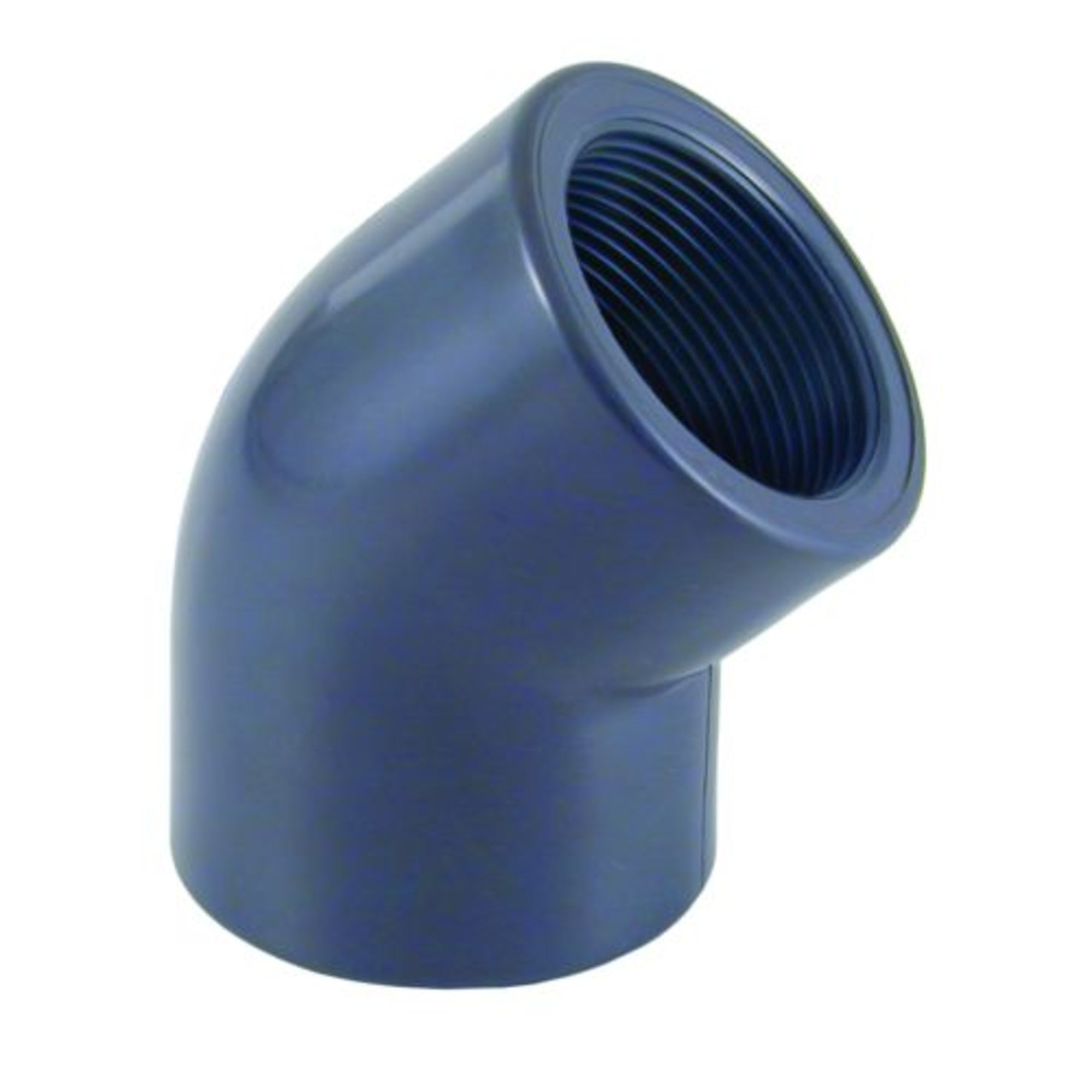

AquaForte PVC knie 45 graden 90 mm x 3 inch binnendraad PN10 Bocht met lijmzijde en draadzijde

45 graden overgang van 90 mm PVC naar 3 inch draadzijde

Wanneer een leiding niet haaks maar schuin moet verlopen, voorkomt een 45 graden knie onnodige spanning in het leidingwerk. Deze AquaForte PVC knie is in de Cepex-catalogus terug te vinden als UP.02.SFT 45 degree elbow met code 22600. De bron bevestigt 90 mm x 3 inch, DN80, PN10 en een combinatie van lijmzijde met BSP binnendraad.

Hoe lees je de maat 90 mm x 3 inch?

Cepex noteert deze fitting als D x G 90 x 3 inch. De 90 mm zijde is de female solvent socket, dus de lijmzijde voor passend PVC-leidingwerk. De 3 inch zijde is BSP female thread, dus binnendraad voor een passend buitendraaddeel. Controleer beide maten voor je bestelt, want een 90 mm lijmfitting en een 3 inch draadfitting zijn niet onderling uitwisselbaar.

Wat bevestigt Cepex over deze fitting?

De technische tabel vermeldt code 22600, REF 05 02 490, DN80 en PN10. Ook de maatgegevens L 51, Z 21 en E 106 staan in dezelfde Cepex-tabel. Die gegevens gebruiken we als bronvaste specificaties. De EAN 8435099217008 komt uit PIM en Shopify, omdat de Cepex PDF geen EAN-tabel voor dit artikel toont.

Tip van de specialist: pas de hoek eerst droog

Tip van de specialist: zet de bocht eerst zonder lijm en zonder afdichting in het leidingtraject. Bij een 45 graden fitting lijkt de afwijking klein, maar de richting bepaalt direct waar je pomp, filter of kraan uitkomt. Markeer de stand, reinig de 90 mm lijmzijde en dicht de 3 inch binnendraad pas af wanneer de positie klopt.

Retourpreventie: niet verwarren met andere 45 graden knieen

Let op: dit product is niet geschikt voor een 90 graden bocht, een pure 3 inch draadknie of een buitendraadverbinding. Bestel dit artikel alleen wanneer je een 45 graden overgang zoekt van 90 mm lijmzijde naar 3 inch BSP binnendraad. Zoek je een 3 inch fitting met alleen draad, dan hoort een andere Cepex-familie bij die keuze. Zoek je een lijm-lijm bocht, dan is deze draadzijde juist niet passend.

Passende lijm, reiniger en afdichting

Voor de 90 mm PVC-zijde gebruik je geschikte PVC-lijm, bijvoorbeeld WDF-05 PVC-lijm, in combinatie met Tangit reiniger voor hard PVC. Voor de 3 inch binnendraadzijde gebruik je een passende draadafdichting zoals PTFE afdichtingstape. Meer maten en varianten vind je bij PVC hulpstukken.
