Cepex PVC-U terugslagklep met veer 3/4 inch binnendraad PN16 BSP draad DN20

Terugstroomcontrole voor 3/4 inch DN20 draadwerk

Deze Cepex PVC-U terugslagklep met veer 3/4 inch binnendraad PN16 is de DN20 draaduitvoering uit de Cepex Spring Series. SIBO koppelt artikelnummer 9022 aan Cepex, EAN 8435099212249 en een PVC terugslagklep met veer, 3/4 inch binnendraad en PN16. De Cepex datasheet koppelt code 09022 aan 3/4 inch, DN20, PN16 en referentie 05 67 625.

Wat bevestigt de brondata?

De Cepex datasheet beschrijft dit type als een spring check valve met PVC-U body, BSP female thread en EPDM O-ringen. De onderdelenlijst noemt onder meer een PVC-U body, PVC-U cone, PVC-U union nuts, PVC-U end connectors, een PVC-U seal-carrier en een veer van Stainless Steel AISI 302 met PTFE-coating. Voor de 3/4 inch DN20 uitvoering vermeldt Cepex PN16 bij 20 graden Celsius.

Wanneer kies je deze 3/4 inch DN20 uitvoering?

Kies dit artikel wanneer je een 3/4 inch BSP binnendraad terugslagklep nodig hebt in een kleiner PVC leidingtraject waar DN20 klopt met de rest van de aansluiting. De veer helpt de klep sluiten wanneer de stroming wegvalt. Cepex vermeldt dat de Spring Series verticaal en horizontaal toegepast kan worden. Volg bij montage altijd de pijl op het klephuis en voorkom spanning op de draadverbinding.

Tip van de specialist: 3/4 inch DN20 is geen 1 inch DN25

Tip van de specialist: controleer bij deze productfamilie altijd de inch-maat, DN-maat en drukklasse samen. SKU 9022 hoort bij Cepex code 09022, 3/4 inch DN20 en PN16. De 1 inch uitvoering is code 09023 en de 2,5 inch uitvoering is code 09027 met PN10. Een verkeerde draadmaat past niet goed op bestaand leidingwerk en kan lekkage of ombouw veroorzaken.

Niet geschikt voor

Niet geschikt als je een 1/2 inch DN15 variant, 1 inch DN25 variant, 2,5 inch DN65 variant, 3 inch DN80 variant, 110 mm lijmmof, kogelkraan, schuifkraan, flens- of waferklep zoekt. De oude PIM-vendor Aquaforte is voor dit artikel verworpen, omdat SIBO en Cepex het product als Cepex bevestigen. Claim geen meegeleverde nippels of beugels: die staan niet in de brondata voor SKU 9022.

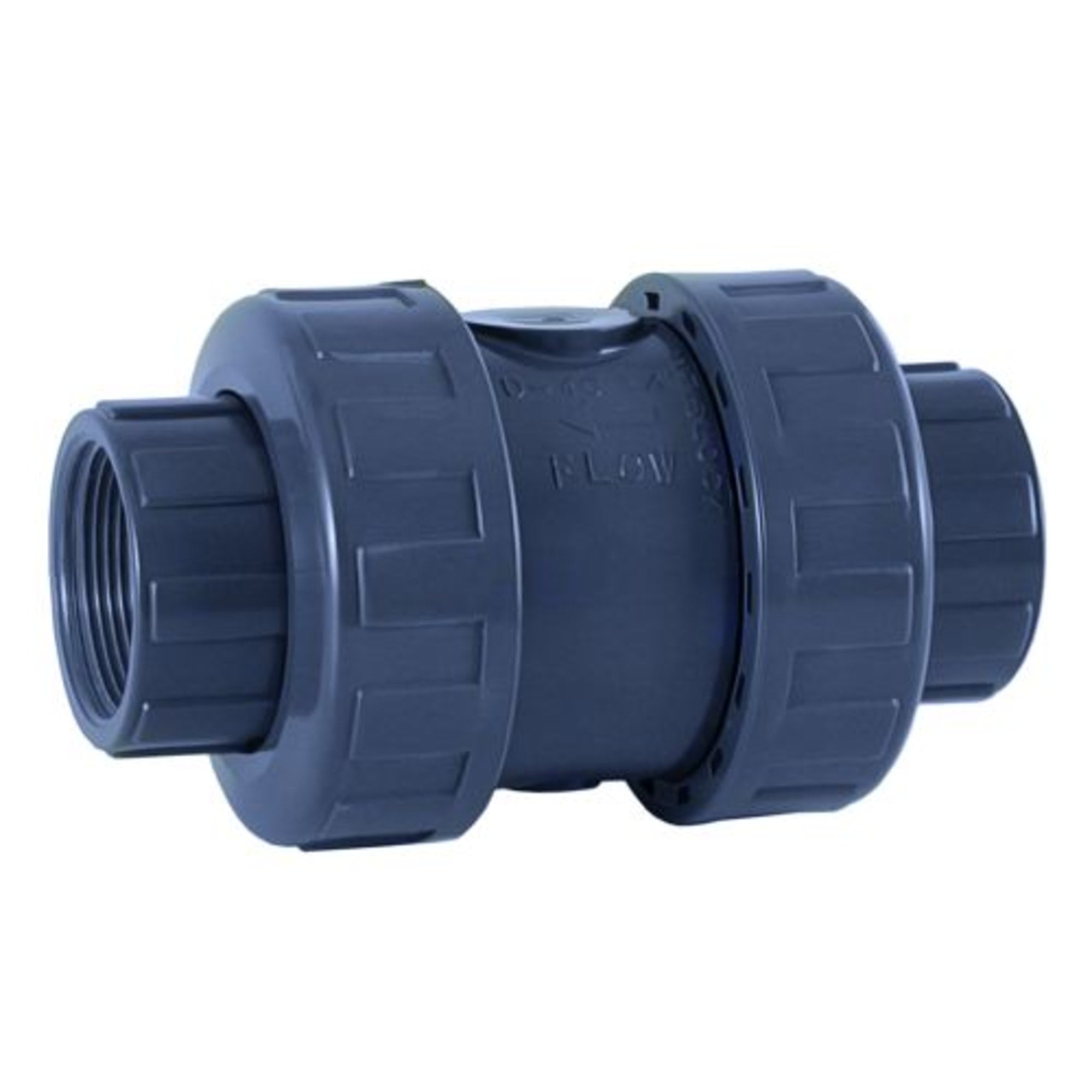

Controlepunten: SKU 9022, merk Cepex, EAN 8435099212249, Cepex code 09022, 3/4 inch BSP binnendraad, DN20, PN16, EPDM O-ringen, referentie 05 67 625 en leverancierslevertijd 15 werkdagen. De bestaande productbeelden tonen de Cepex veer-terugslagklep met zichtbare binnendraadzijde en flowpijl; technische uitvoering en maat zijn bevestigd via SIBO en Cepex.

Passende onderdelen en vervolgstappen

Zoek je een grotere terugslagklep uit dezelfde serie, bekijk dan de Cepex terugslagklep 2,5 inch DN65, Cepex terugslagklep 3 inch DN80 of Cepex terugslagklep 4 inch DN80. Als je toch een lijmverbinding zoekt, bekijk dan de Cepex terugslagklep 110 mm lijmmof. Voor passend 3/4 inch draadwerk kunnen een PVC knie 90 graden 25 mm x 3/4 inch binnendraad, PVC knie 45 graden 25 mm x 3/4 inch binnendraad en PVC T-stuk 3 x 3/4 inch binnendraad relevant zijn. Bekijk ook PVC hulpstukken, PVC, slangen en fittingen, PVC buizen en vijveraanleg.
