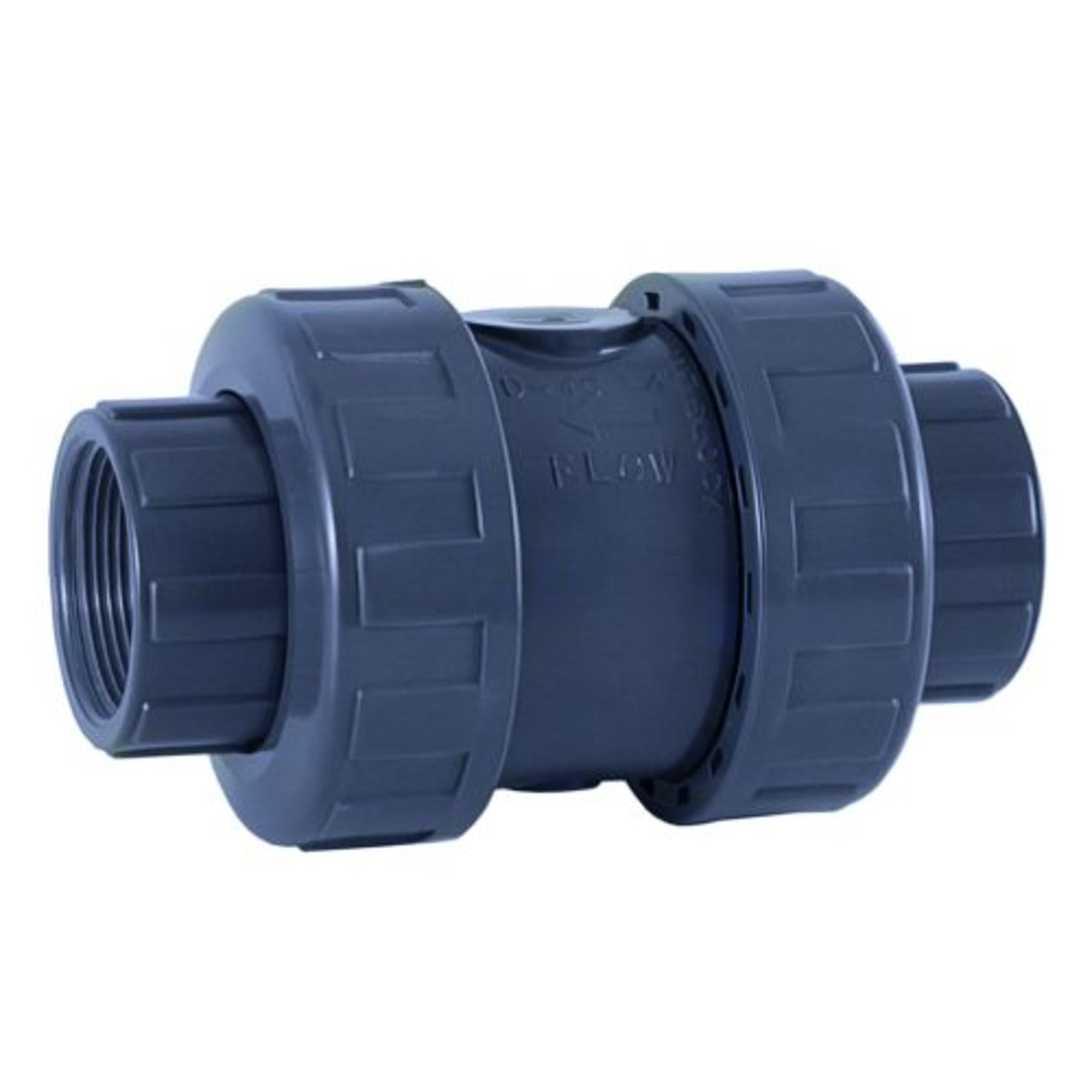

Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 DN80
Cepex Spring Series terugslagklep met binnendraad productbeeld

Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 BSP draad DN80

€196,65 Inclusief BTW
Adviesprijs: €199,65
Medio juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Cepex 4 inch DN80 veer-terugslagklep met BSP binnendraad

Waarom dit product?

  • Cepex 9029: SKU, merk en EAN bevestigd door SIBO
  • 4 inch DN80: maat en referentie bevestigd in Cepex datasheet
  • BSP binnendraad: threaded variant uit de Spring Series
  • PN10: drukklasse voor 4 inch DN80 volgens Cepex
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN80

€196,65

Beschrijving

Terugstroomcontrole voor 4 inch DN80 draadwerk

Deze Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 is de DN80 draaduitvoering uit de Cepex Spring Series. SIBO koppelt artikelnummer 9029 aan Cepex, EAN 8435099212317 en een PVC terugslagklep met veer, 4 inch binnendraad en PN10. De Cepex datasheet koppelt code 09029 aan 4 inch, DN80, PN10 en referentie 05 67 710.

Wat bevestigt de brondata?

De Cepex datasheet beschrijft dit type als een spring check valve met PVC-U body, BSP female thread en EPDM O-ringen. De onderdelenlijst noemt onder meer een PVC-U body, PVC-U cone, PVC-U union nuts, PVC-U end connectors, een PVC-U seal-carrier en een veer van Stainless Steel AISI 302 met PTFE-coating. Voor de 4 inch DN80 uitvoering vermeldt Cepex PN10 bij 20 graden Celsius.

Wanneer kies je deze DN80 uitvoering?

Kies dit artikel wanneer je een 4 inch BSP binnendraad terugslagklep nodig hebt, maar de DN80 uitvoering zoekt. De veer helpt de klep sluiten wanneer de stroming wegvalt. Cepex vermeldt dat de Spring Series verticaal en horizontaal toegepast kan worden. Volg bij montage altijd de pijl op het klephuis en voorkom spanning op de draadverbinding.

Tip van de specialist: DN80 en DN100 lijken sterk op elkaar

Tip van de specialist: bij deze productfamilie bestaan twee 4 inch draadvarianten. Deze SKU 9029 hoort bij Cepex code 09029, 4 inch DN80. De 4 inch DN100 uitvoering is code 37077. Controleer daarom niet alleen de inch-maat, maar ook de DN-maat en Cepex referentie voordat je bestelt of monteert.

Niet geschikt voor

Niet geschikt als je de 4 inch DN100 variant, een 110 mm lijmmof, kogelkraan, schuifkraan, flens- of waferklep zoekt. Ook niet kiezen als je PN16 in deze maat nodig hebt: Cepex bevestigt voor deze uitvoering PN10. De oude PIM-vendor Aquaforte is voor dit artikel verworpen, omdat SIBO en Cepex het product als Cepex bevestigen.

Controlepunten: SKU 9029, merk Cepex, EAN 8435099212317, Cepex code 09029, 4 inch BSP binnendraad, DN80, PN10, EPDM O-ringen, referentie 05 67 710 en leverancierslevertijd 10 werkdagen. De bestaande productbeelden tonen de Cepex veer-terugslagklep met zichtbare binnendraadzijde; technische uitvoering en maat zijn bevestigd via SIBO en Cepex.

Passende onderdelen en vervolgstappen

Zoek je de grotere 4 inch DN100 variant, bekijk dan de Cepex terugslagklep 4 inch DN100. Als je toch een lijmverbinding zoekt, bekijk dan de Cepex terugslagklep 110 mm lijmmof. Voor passend leidingwerk kunnen een PVC knie 45 graden 4 inch binnendraad, PVC knie 90 graden 110 mm x 4 inch binnendraad en flexibele eindkap 4 inch 110 mm relevant zijn. Bekijk ook PVC hulpstukken, PVC, slangen en fittingen, PVC buizen en vijveraanleg.

Toepassing

Situatieschets

Gebruik SKU 9029 wanneer je in een groot PVC leidingtraject een Cepex veer-terugslagklep met 4 inch BSP binnendraad, DN80 en PN10 drukklasse nodig hebt.

Toepassingsscenario's

Passend bij pomp-, filter- en retourleidingen waar water na pompstop niet ongewenst moet teruglopen en waar de aansluiting als 4 inch BSP binnendraad DN80 is uitgevoerd.

Installatie in de praktijk

Controleer eerst 4 inch, DN80, PN10 en de flowpijl. Gebruik passende draadafdichting en voorkom dat de draadverbinding spanning op het PVC-huis zet.

Onderhoud en controle

Houd de klep bereikbaar voor inspectie. Vuil of mechanische spanning in de leiding kan de sluiting van een terugslagklep beperken.

Waar past dit in je systeem

Deze terugslagklep hoort in het vaste grote leidingdeel rond pomp, filter of retour waar de stromingsrichting gecontroleerd moet blijven en een 4 inch DN80 draadverbinding nodig is.

Specificaties
Specificaties van Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN80
Productnaam Cepex PVC-U terugslagklep met veer 4 inch binnendraad PN10 - BSP draad DN80
Merk Cepex
Producttype PVC Hulpstuk
SKU / Artikelnummer 9029
EAN / GTIN 8435099212317
Technische specificaties
Merk Cepex
SKU 9029
SIBO artikelnummer 9029
Cepex code 09029
Cepex referentie 05 67 710
EAN/GTIN 8435099212317
Type product Veer-terugslagklep
Productserie Cepex PVC-U Check Valves - Spring Series
Draadmaat 4 inch BSP binnendraad
DN-maat DN80
Drukklasse PN10 bij 20 graden Celsius watertemperatuur
Aansluiting BSP female thread
Materiaal body PVC-U
Materiaal cone PVC-U
Materiaal union nut PVC-U
Materiaal end connector PVC-U
Materiaal seal-carrier PVC-U
Materiaal veer Stainless Steel AISI 302 met PTFE-coating
O-ringen EPDM
Montagepositie Verticaal of horizontaal volgens Cepex
Stromingsrichting Volgens pijl op het klephuis
Fabriekstest Cepex vermeldt 100 procent fabriekstest
Afmetingen bron L 61 mm, H 279 mm, E 179 mm volgens Cepex tabel
Verwarring voorkomen Geen 4 inch DN100 code 37077, geen 110 mm lijmmof code 37076 en geen waferklep
Levertijd leverancier 10 werkdagen
