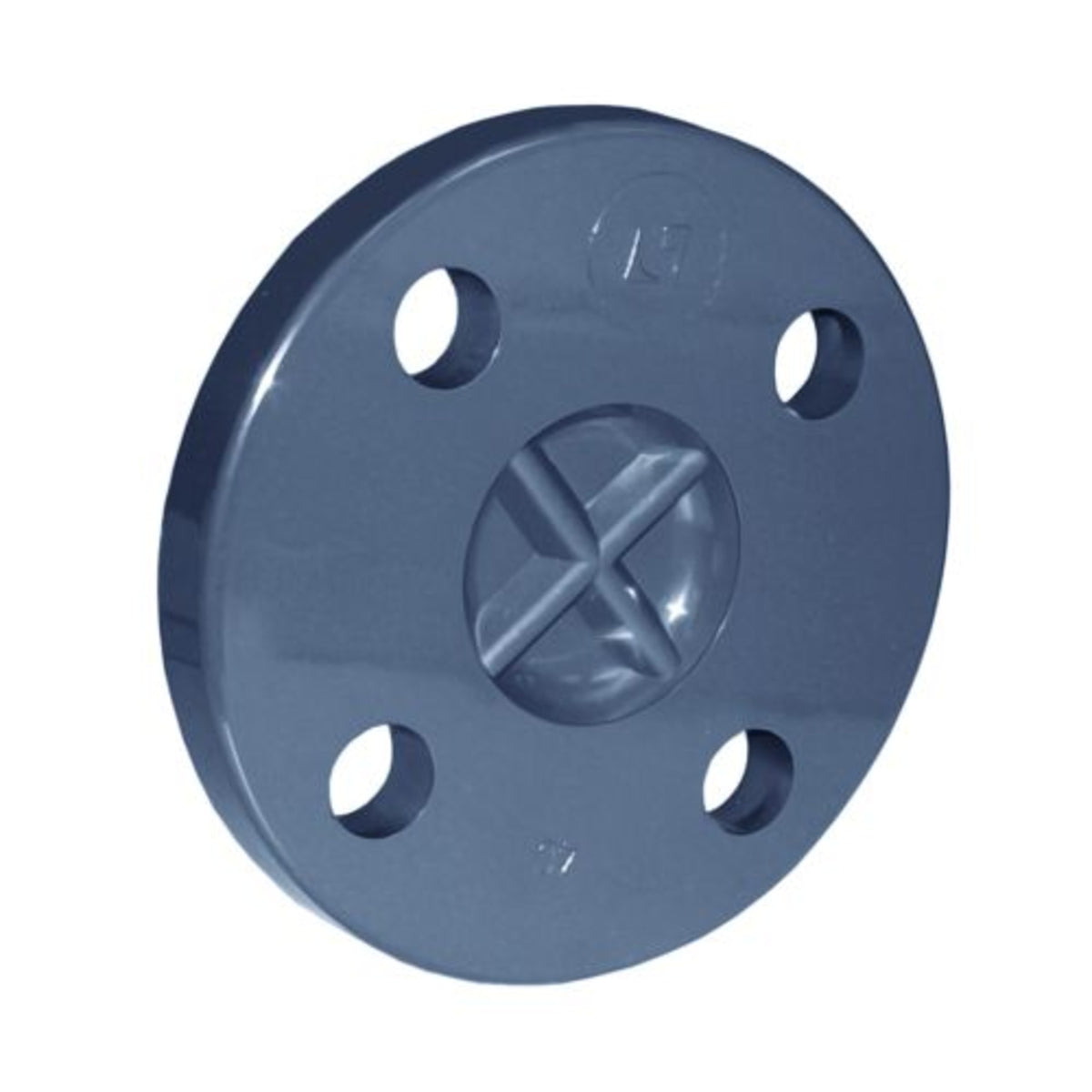

Aquaforte PVC blindflens 140 mm PN16 afdichtflens voor druksystemen

Flensaansluiting waterdicht afsluiten onder hoge druk

Bij vijversystemen en industriele installaties moet je soms een flensaansluiting afdichten. Deze PVC blindflens van 140 mm heeft een drukklasse van PN16, wat betekent dat de flens geschikt is voor systemen onder druk tot 16 bar bij 20 graden C. Dit is een hogere drukklasse dan de gangbare PN10 flenzen en daarmee geschikt voor intensievere toepassingen.

Wat is een blindflens en wanneer gebruik je PN16?

Een blindflens is een dichte flens zonder doorvoer. Je monteert deze op een kraagbus of flensaansluiting om de leiding volledig af te sluiten. De drukklasse PN16 kies je wanneer het systeem onder hogere druk staat dan 10 bar, of wanneer je extra veiligheidsmarge wilt bij een druksysteem. Bij vijversystemen met krachtige pompen of bij industriele toepassingen biedt PN16 meer zekerheid dan PN10.

Hoe monteer je de blindflens?

Plaats een geschikte pakking of rubberring op het flensvlak van de kraagbus of tegenflens. Leg de blindflens erop en steek de bouten door de gaten. Draai de moeren kruislings aan en trek ze gelijkmatig vast. Dit voorkomt dat de pakking scheef samengedrukt wordt. Controleer na het opbouwen van druk of de verbinding droog blijft. Bij hoge drukken is het extra belangrijk dat de pakking geschikt is voor de werkdruk.

Ons advies: kies de juiste drukklasse voor je toepassing

Bij de meeste vijversystemen is PN10 voldoende. Kies PN16 als je systeem daadwerkelijk hogere drukken bereikt, of als je een extra veiligheidsmarge wilt. De flensmaat 140 mm is een minder gangbare tussenmaat. Controleer voor aankoop of je kraagbus of tegenflens ook 140 mm is en hetzelfde boorgat patroon heeft. Een verkeerde maat kun je niet monteren.

Goed om te weten

Let op: de blindflens past alleen op een flensaansluiting van 140 mm met het bijbehorende boorgat patroon. Je hebt naast de blindflens ook bouten, moeren en een pakking nodig. Gebruik bij PN16 toepassingen ook pakkingen die geschikt zijn voor hogere drukken. Controleer of de 140 mm maat overeenkomt met je bestaande leidingwerk. Gangbare vijvermaten zijn 110 mm en 160 mm.
