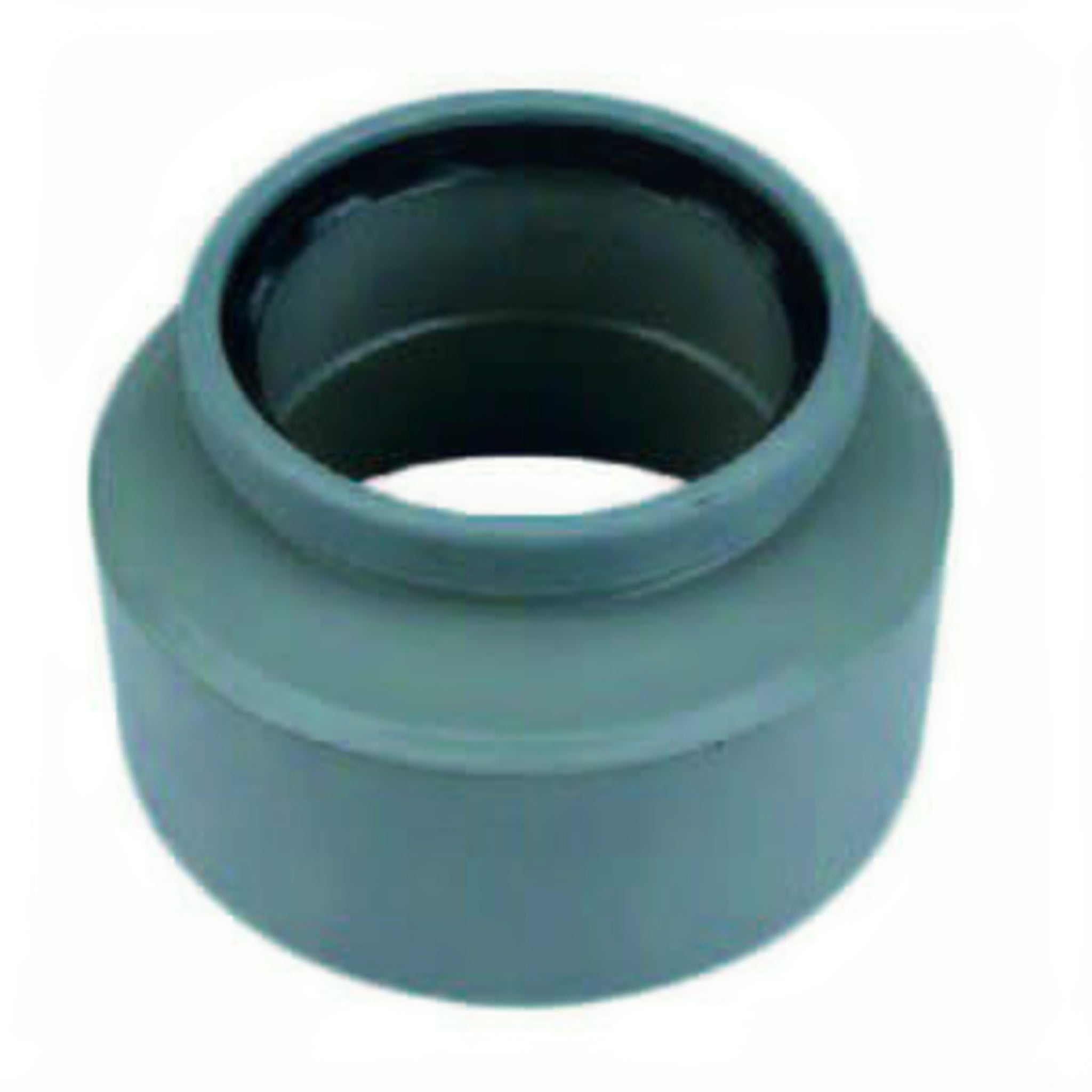

Wavin PVC inzetverloopstuk 160 x 125 mm SN4 grijs

Wavin PVC inzetverloopstuk 160 x 125 mm SN4 Schuifmof x spie

€17,89 Inclusief BTW
Eind juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Wavin PVC verloop 160 x 125 mm SN4

Waarom dit product?

  • Maatvoering: DN 160 naar DN 125 volgens Wavin
  • Aansluiting: schuifmof x verjongd spie-eind
  • Uitvoering: excentrisch, 1-delig en SN4
  • Retourcheck: let op richting en maatvolgorde
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Wavin PVC inzetverloopstuk 160 x 125 mm SN4 - Schuifmof x spie

€17,89

Beschrijving

Verlopen van DN 160 naar DN 125 zonder maatverwarring

Wanneer een grijs PVC-traject terug moet van DN 160 naar DN 125, wil je vooral zeker weten welke zijde waar hoort. Wavin vermeldt dit artikel als PVC M-La.Verloop Exc.GR 160x125 SN4 S/M met cataloguscode 1114316120. Daarom volgen titel, specificaties en keuzehulp de Wavin-richting: aansluiting 1 is DN 160 en aansluiting 2 is DN 125.

Hoe is deze fitting opgebouwd?

Dit Wavin verloopstuk is een 1-delige, rechte en excentrische fitting voor PVC-U leidingwerk. De brondata vermeldt een schuifmof als aansluiting 1 en een verjongd spie/insteek eind als aansluiting 2. De fitting is grijs, heeft ringstijfheidsklasse SN4, SDR 41 en KOMO-certificering volgens de Wavin brondata.

Welke aansluiting hoort waar?

Gebruik de maatvoering niet alleen op volgorde van de importtitel, maar controleer de aansluitingen op het product. Wavin koppelt DN 160 aan de schuifmofzijde en DN 125 aan het verjongde spie/insteekeind. In handelsdata kom je deze fitting ook tegen als 125 x 160 mm, maar voor montage is de richting van mof en spie leidend.

Tip van de specialist: pas eerst droog in de leidinglijn

Tip van de specialist: leg de fitting eerst zonder definitieve montage in de leidinglijn en kijk of het excentrische verloop de juiste kant op valt. Controleer meteen of de grotere zijde, de kleinere zijde en de ondersteuning van de leiding kloppen. Dat voorkomt spanning op de aansluiting en voorkomt dat je pas tijdens montage merkt dat de richting niet past.

Goed om te weten voor je bestelt

Dit is geen concentrisch verloop, geen gewone lijmverloopring en geen drukleidingfitting. Wavin vermeldt een maximale werkdruk van 0.5 bar bij 20 graden Celsius. Kies dit artikel alleen wanneer je een excentrisch SN4 verloop met schuifmof x verjongd spie/insteek eind nodig hebt en de maat DN 160 naar DN 125 klopt met je leidingwerk.

Verder zoeken binnen PVC-hulpstukken

Zoek je dezelfde uitvoering in een grotere maat, bekijk dan ook Wavin PVC inzetverloopstuk 200 x 125 mm SN4. Voor andere maatvoeringen en aansluitingen vind je meer opties in PVC hulpstukken en PVC, slangen en fittingen.

Toepassing

Situatieschets

Gebruik dit verloopstuk wanneer een grijs PVC-traject van DN 160 naar DN 125 moet verlopen en de leidinglijn om een excentrische overgang vraagt.

Toepassingsscenario's

Geschikt voor vrijverval- en afvoergericht PVC-leidingwerk rond vijveraanleg waar SN4 en schuifmof x verjongd spie/insteek eind gevraagd worden. Niet kiezen als je een concentrisch verloop, drukleidingfitting of andere aansluitrichting nodig hebt.

Installatie in de praktijk

Pas het onderdeel droog in de leidinglijn, controleer de excentrische richting en kijk of DN 160 en DN 125 op de juiste plek uitkomen voordat je definitief monteert.

Onderhoud en levensduur

Controleer na montage of het verloop spanningsvrij zit en of beide aansluitingen voldoende ondersteund zijn. Er is geen bron gevonden voor een specifiek onderhoudsinterval voor dit losse hulpstuk.

Waar past dit in je systeem

Het onderdeel hoort in grijs PVC-leidingwerk waar de Wavin-bronmaat 160 x 125 mm SN4 S/M en de combinatie schuifmof x spie nodig zijn.

Specificaties
Specificaties van Wavin PVC inzetverloopstuk 160 x 125 mm SN4 - Schuifmof x spie
Productnaam Wavin PVC inzetverloopstuk 160 x 125 mm SN4 - Schuifmof x spie
Merk Wavin
Producttype PVC Hulpstuk
SKU / Artikelnummer FF865
EAN / GTIN 8717605023427
Technische specificaties
Merk Wavin
SKU FF865
EAN in PIM 8717605023427
EAN volgens Wavin 8712148083655
EAN bronstatus PIM barcode wijkt af van Wavin bron, barcode niet gewijzigd
Cataloguscode Wavin 1114316120
SAP nummer 3001466
Bronbenaming PVC M-La.Verloop Exc.GR 160x125 SN4 S/M
Handelsnaam alias Wordt in handelsdata ook als 125 x 160 mm benoemd
ETIM classificatie EC003024, fitting met 2 aansluitingen
Type product PVC inzetverloopstuk / excentrisch verloop
Uitvoering 1-delig volgens Wavin
Vorm Recht volgens Wavin
Verlopend Ja volgens Wavin
Excentrisch Ja volgens Wavin
Aansluiting 1 Schuifmof
Aansluiting 2 Verjongd spie/insteek eind
Nominale diameter aansluiting 1 DN 160 volgens Wavin
Nominale diameter aansluiting 2 DN 125 volgens Wavin
Diameter 160 x 125 mm volgens Wavin productnaam
Uitwendige buisdiameter aansluiting 1 125 mm volgens ruwe Wavin/ETIM data
Uitwendige buisdiameter aansluiting 2 125 mm volgens ruwe Wavin/ETIM data
Materiaal aansluiting 1 Polyvinylchloride (PVC)
Materiaal aansluiting 2 Polyvinylchloride (PVC)
Materiaal PVC-U
Kwaliteitsklasse aansluiting 1 PVC-U
Kwaliteitsklasse aansluiting 2 PVC-U
Hoofdkleur fitting Grijs
Ringstijfheidsklasse SN4
SDR 41 volgens Wavin
KOMO-certificering Ja volgens Wavin
Lengte 172 mm volgens Wavin
Wanddikte aansluiting 1 4 mm volgens Wavin
Wanddikte aansluiting 2 2.9 mm volgens Wavin
Wanddikte 4 mm en 2.9 mm volgens Wavin
Verbindingstype Schuifmof x verjongd spie/insteek eind
Maximale werkdruk bij 20 graden Celsius 0.5 bar volgens Wavin
Mediumtemperatuur continu 5 - 65 graden Celsius volgens Wavin
Met stootnok/rand Ja volgens Wavin
Trekvast Nee volgens Wavin
Systeemgebonden Nee volgens Wavin
Met thermische isolatie Nee volgens Wavin
Afgedopt Nee volgens Wavin
Met ontluchter Nee volgens Wavin
Met aftapper Nee volgens Wavin
Oppervlakte aansluiting 1 en 2 Onbehandeld volgens Wavin
Verpakking Wavin 1 doos 27 stuks, 1 pallet 216 stuks
Niet geschikt voor Concentrisch verloop, gewone lijmverloopring of drukleidingfitting
Meegeleverd Alleen Wavin PVC inzetverloopstuk 160 x 125 mm SN4
Niet meegeleverd Buis en andere PVC-hulpstukken
Levertijd leverancier 15 werkdagen
