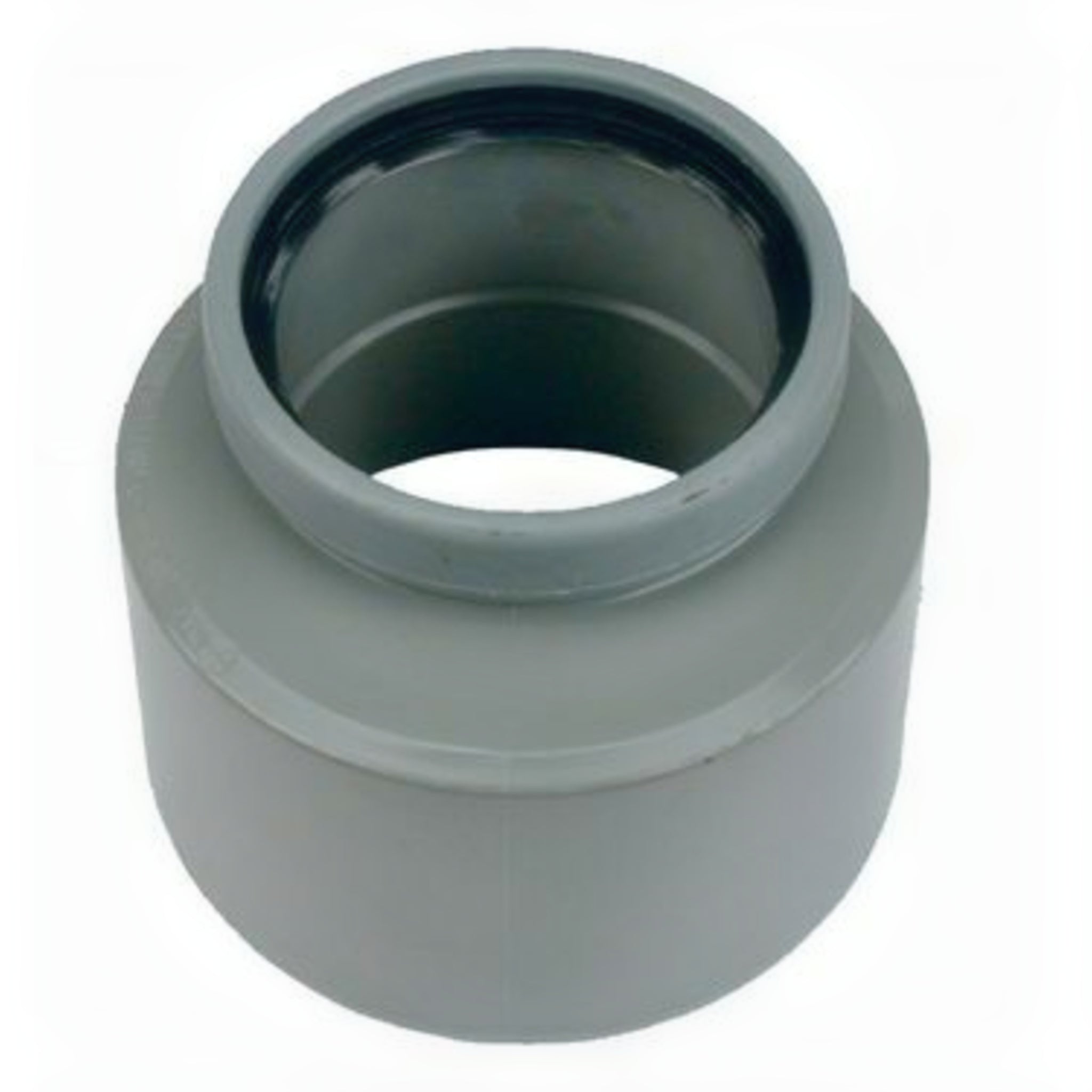

Wavin PVC verloopstuk 160 x 110 mm SN4 grijs

Wavin PVC verloopstuk 160 x 110 mm SN4 Schuifeind x schuifmof

€23,75 Inclusief BTW
Eind juli weer op voorraad
Retourgarantie 30 dagen bedenktijd
Gratis retourneren Gratis retour
Veilig betalen, SSL beveiligd Veilig afrekenen
Betaal veilig metiDEAL Wero Bancontact Klarna Apple Pay PayPal Visa Mastercard Riverty

Wavin PVC verloop 160 x 110 mm SN4

Waarom dit product?

  • Maatvoering: DN 160 naar DN 110 volgens Wavin
  • Aansluiting: schuifeind x schuifmof volgens bron
  • Uitvoering: excentrisch, recht en SN4
  • Retourcheck: importtitel heeft omgekeerde volgorde
Maak je Vijverprofiel Ontvang €2,50 tegoed + advies op maat

Wavin PVC verloopstuk 160 x 110 mm SN4 - Schuifeind x schuifmof

€23,75

Beschrijving

Van DN 160 naar DN 110 met de juiste aansluitrichting

Bij een verloop van 160 naar 110 mm is de volgorde van de maat niet genoeg om zeker te kiezen. Wavin vermeldt dit artikel als PVC Verloopstuk Exc. GR 160x110 SN4 S/M met cataloguscode 1114316110. Daarom volgen titel, specificaties en keuzehulp de Wavin-bron: aansluiting 1 is DN 160 en aansluiting 2 is DN 110.

Hoe is dit verloopstuk opgebouwd?

Dit Wavin verloopstuk is een rechte, 1-delige en excentrische fitting voor grijs PVC-leidingwerk. De Wavin-specificatie noemt aansluiting 1 een schuifeind en aansluiting 2 een schuifmof. De fitting heeft ringstijfheidsklasse SN4, een lengte van 175 mm en een uitwendige buisdiameter van 160 mm aan aansluiting 1 en 110 mm aan aansluiting 2.

Welke zijde moet je controleren?

Controleer vooral de richting van schuifeind en schuifmof voordat je bestelt. De importtitel noemt 110 x 160 mm en mof x spie, maar de Wavin-bron noemt 160 x 110 mm met schuifeind x schuifmof. In de praktijk bepaalt de zijde die in je leidinglijn past of dit het juiste verloopstuk is.

Tip van de specialist: kijk verder dan de diameter

Tip van de specialist: leg de fitting eerst bij de bestaande buizen en controleer drie punten tegelijk: DN 160, DN 110 en de excentrische offset. Let ook op dat Wavin dit product als systeemgebonden vermeldt. Past een van die punten niet, dan is een andere verloopvariant waarschijnlijk een betere keuze.

Goed om te weten voor je bestelt

Dit is geen concentrisch verloop en geen drukleidingfitting. Wavin vermeldt een maximale werkdruk van 0.5 bar bij 20 graden Celsius. De Wavin-bron zet materiaal- en kwaliteitsklassevelden op Overig, dus we nemen geen PVC-U- of KOMO-claim op voor dit specifieke artikel.

Andere maten en PVC-hulpstukken bekijken

Zoek je een vergelijkbaar verloop in 160 x 125 mm, bekijk dan Wavin PVC inzetverloopstuk 160 x 125 mm SN4. Voor meer maten en aansluitingen ga je naar PVC hulpstukken of PVC, slangen en fittingen.

Toepassing

Situatieschets

Gebruik dit verloopstuk wanneer een grijs PVC-traject van DN 160 naar DN 110 moet verlopen en de leidinglijn om een excentrische overgang vraagt.

Toepassingsscenario's

Geschikt voor vrijverval- en afvoergericht PVC-leidingwerk rond vijveraanleg waar SN4 en de Wavin-aansluiting schuifeind x schuifmof gevraagd worden. Niet kiezen als je een concentrisch verloop, drukleidingfitting of de andere aansluitrichting nodig hebt.

Installatie in de praktijk

Pas het onderdeel droog in de leidinglijn, controleer de excentrische richting en kijk of DN 160 en DN 110 op de juiste plek uitkomen voordat je definitief monteert.

Onderhoud en levensduur

Controleer na montage of het verloop spanningsvrij zit en of beide aansluitingen voldoende ondersteund zijn. Er is geen bron gevonden voor een specifiek onderhoudsinterval voor dit losse hulpstuk.

Waar past dit in je systeem

Het onderdeel hoort in grijs PVC-leidingwerk waar de Wavin-bronmaat 160 x 110 mm SN4 S/M en de combinatie schuifeind x schuifmof nodig zijn.

Specificaties
Specificaties van Wavin PVC verloopstuk 160 x 110 mm SN4 - Schuifeind x schuifmof
Productnaam Wavin PVC verloopstuk 160 x 110 mm SN4 - Schuifeind x schuifmof
Merk Wavin
Producttype PVC Hulpstuk
SKU / Artikelnummer FF864
EAN / GTIN 8717605023410
Technische specificaties
Merk Wavin
SKU FF864
EAN in PIM 8717605023410
EAN volgens Wavin 8713281034382
EAN bronstatus PIM barcode wijkt af van Wavin bron, barcode niet gewijzigd
Cataloguscode Wavin 1114316110
SAP nummer 4011522
Bronbenaming PVC Verloopstuk Exc. GR 160x110 SN4 S/M
Handelsnaam alias Importtitel noemt 110 x 160 mm en mof x spie
ETIM classificatie EC003024, fitting met 2 aansluitingen
Type product PVC verloopstuk / excentrisch verloop
Uitvoering 1-delig volgens Wavin
Vorm Recht volgens Wavin
Verlopend Ja volgens Wavin
Excentrisch Ja volgens Wavin
Aansluiting 1 Schuifeind
Aansluiting 2 Schuifmof
Nominale diameter aansluiting 1 DN 160 volgens Wavin
Nominale diameter aansluiting 2 DN 110 volgens Wavin
Diameter 160 x 110 mm volgens Wavin productnaam
Uitwendige buisdiameter aansluiting 1 160 mm volgens Wavin
Uitwendige buisdiameter aansluiting 2 110 mm volgens Wavin
Materiaal PVC volgens Wavin productnaam
Materiaal bronveld aansluiting 1 Overig volgens Wavin
Materiaal bronveld aansluiting 2 Overig volgens Wavin
Kwaliteitsklasse aansluiting 1 Overig volgens Wavin
Kwaliteitsklasse aansluiting 2 Overig volgens Wavin
Hoofdkleur fitting Grijs
Ringstijfheidsklasse SN4
SDR 0 volgens Wavin
Lengte 175 mm volgens Wavin
Wanddikte aansluiting 1 3.9 mm volgens Wavin
Wanddikte aansluiting 2 3.9 mm volgens Wavin
Wanddikte 3.9 mm volgens Wavin
Verbindingstype Schuifeind x schuifmof
Maximale werkdruk bij 20 graden Celsius 0.5 bar volgens Wavin
Mediumtemperatuur continu 0 - 60 graden Celsius volgens Wavin
Met stootnok/rand Nee volgens Wavin
Trekvast Nee volgens Wavin
Systeemgebonden Ja volgens Wavin
Met afdichtingsmateriaal Nee volgens Wavin
Met thermische isolatie Nee volgens Wavin
Afgedopt Nee volgens Wavin
Met ontluchter Nee volgens Wavin
Met aftapper Nee volgens Wavin
Oppervlakte aansluiting 1 en 2 Onbehandeld volgens Wavin
Verpakking Wavin 1 doos 27 stuks, 1 pallet 216 stuks
Niet geschikt voor Concentrisch verloop, drukleidingfitting, PVC-U claim of KOMO-claim
Meegeleverd Alleen Wavin PVC verloopstuk 160 x 110 mm SN4
Niet meegeleverd Buis en andere PVC-hulpstukken
Levertijd leverancier 15 werkdagen
